คู่มือการใช้งาน Node และ Node Detail

อัปเดตล่าสุด: 17/09/2026

เลือกหัวข้อจากสารบัญด้านซ้าย หรือเลื่อนดูตามลำดับขั้นตอน คลิกภาพเพื่อขยายดูรายละเอียด

หน้า Node

ขั้นตอนที่ 1-26

ขั้นตอน 1

หน้ารายการ Node ทั้งหมดขององค์กร

หน้า Node

คำอธิบาย

หน้านี้ใช้สำหรับดู Node ทั้งหมดที่อยู่ภายในองค์กร โดย Panel ด้านซ้ายจะแสดงรายการ Node และ Panel ด้านขวาจะแสดงแผนที่พร้อมตำแหน่งติดตั้งของ Node แต่ละตัว

ขั้นตอน 2

การเพิ่ม Node เข้าสู่องค์กร

หน้า Node

คำอธิบาย

กดปุ่ม "เพิ่ม Node" เพื่อเริ่มขั้นตอนการเพิ่ม Node ใหม่เข้าสู่องค์กร

ขั้นตอน 3

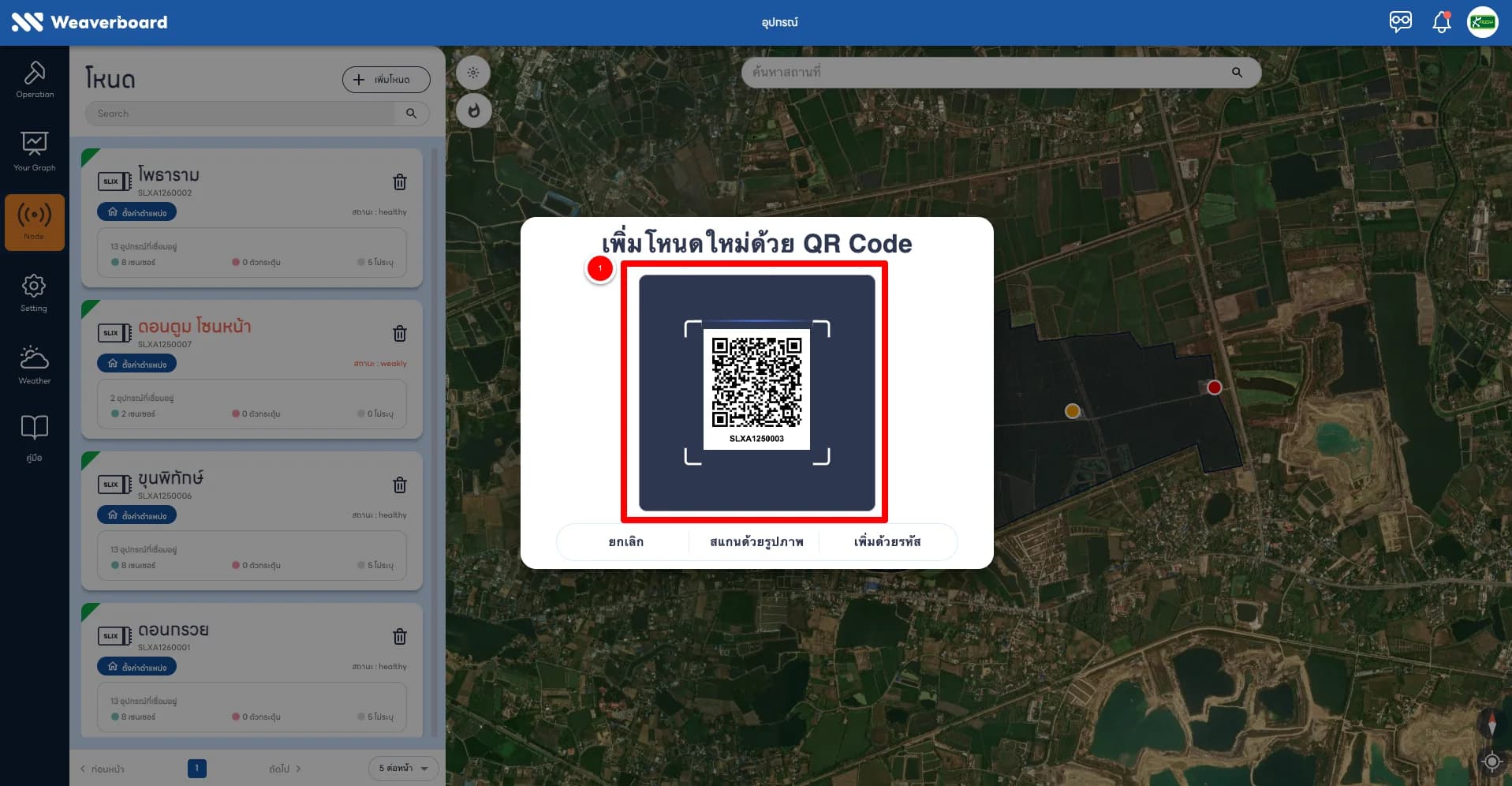

เพิ่ม Node ด้วยการสแกน QR Code

หน้า Node

คำอธิบาย

วิธีที่ 1: สแกน QR Code ของ Node ที่ต้องการเพิ่ม ระบบจะอ่านข้อมูลจาก QR Code และดำเนินการเพิ่ม Node เข้าสู่องค์กร

ขั้นตอน 4

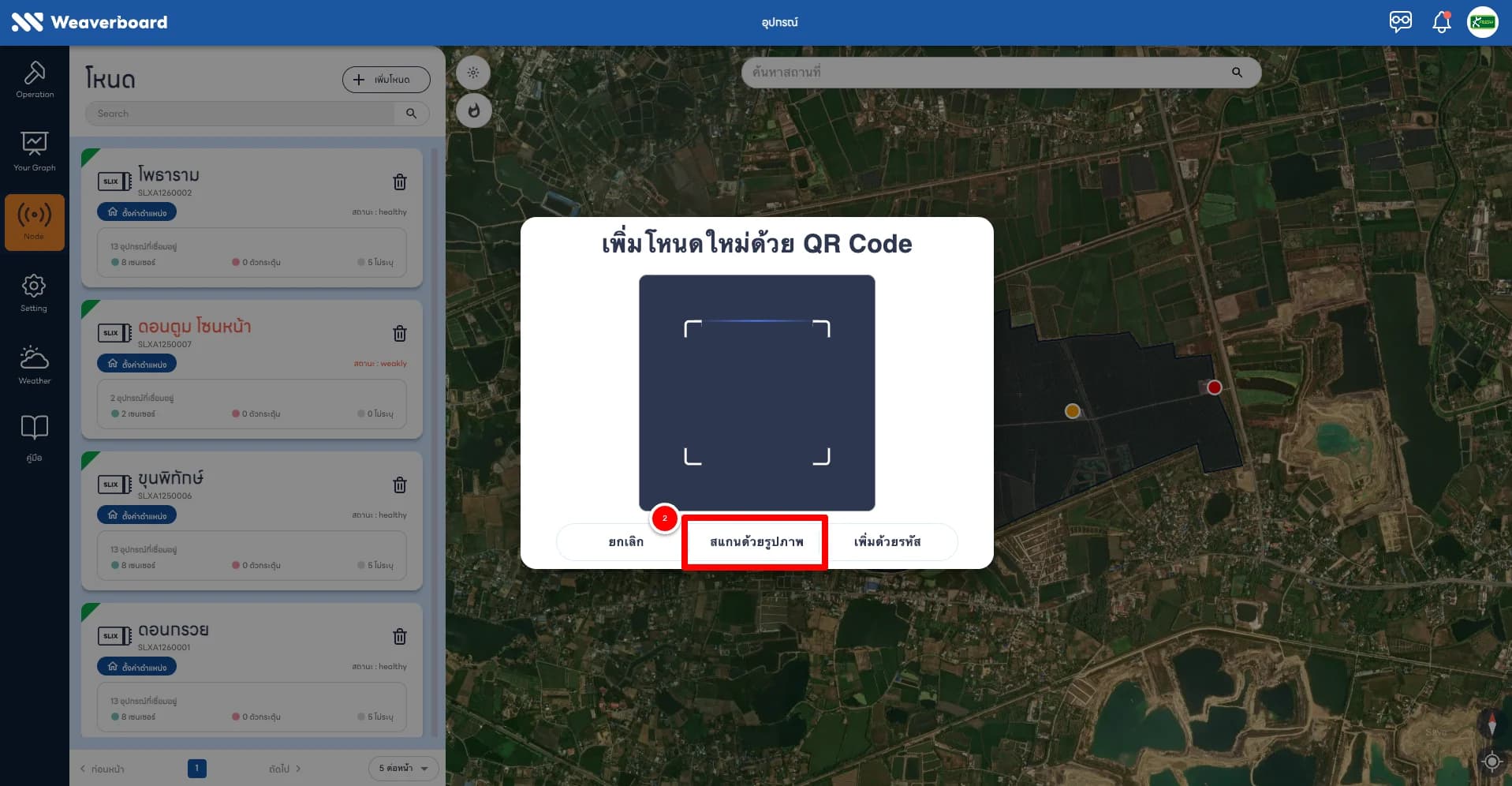

เพิ่ม Node ด้วยรูปภาพ QR Code จากคอมพิวเตอร์

หน้า Node

คำอธิบาย

วิธีที่ 2: เลือกรูปภาพ QR Code ที่บันทึกไว้ในคอมพิวเตอร์ เพื่อให้ระบบอ่านข้อมูลและเพิ่ม Node โดยไม่ต้องใช้กล้องสแกนโดยตรง

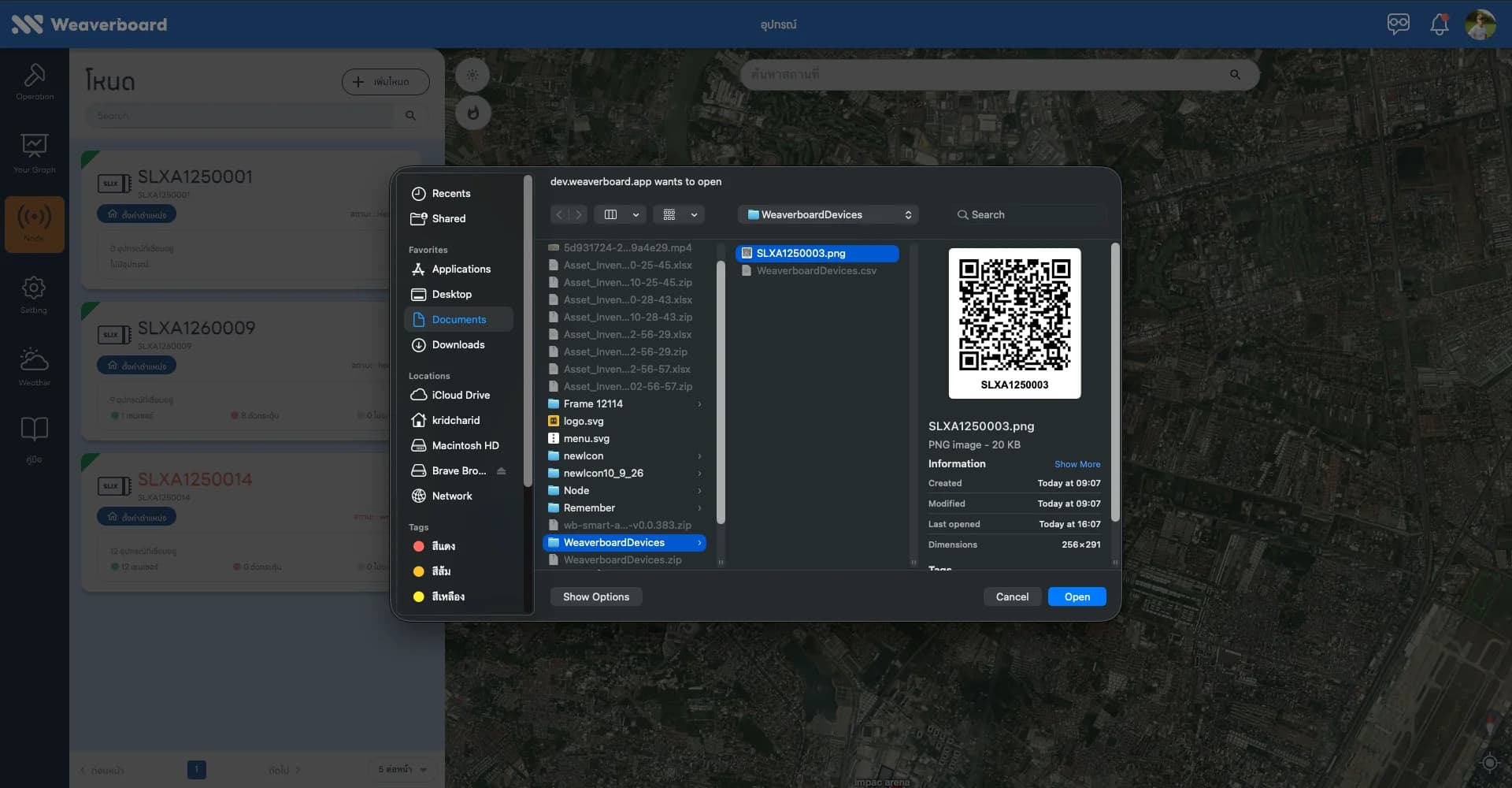

ขั้นตอน 5

เลือกรูปภาพ QR Code จากคอมพิวเตอร์

หน้า Node

คำอธิบาย

เลือกไฟล์รูปภาพที่มี QR Code ของ Node จากเครื่องคอมพิวเตอร์ จากนั้นระบบจะนำรูปภาพไปใช้ในการอ่านข้อมูลของ Node

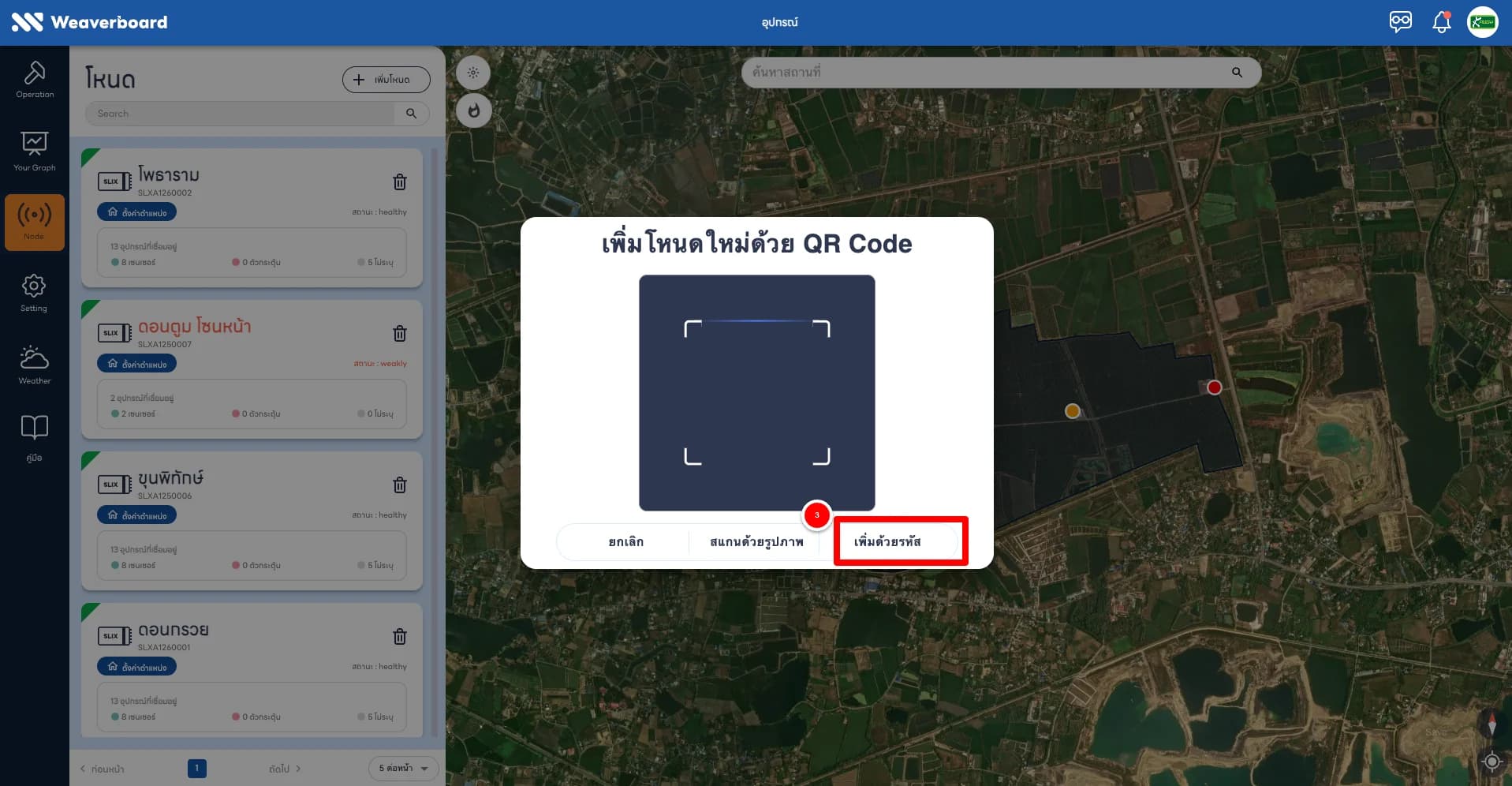

ขั้นตอน 6

เพิ่ม Node ด้วยรหัสอุปกรณ์

หน้า Node

คำอธิบาย

อีกหนึ่งวิธีในการเพิ่ม Node คือการกรอกรหัสของอุปกรณ์โดยตรง เหมาะสำหรับกรณีที่ไม่สะดวกสแกน QR Code

ขั้นตอน 7

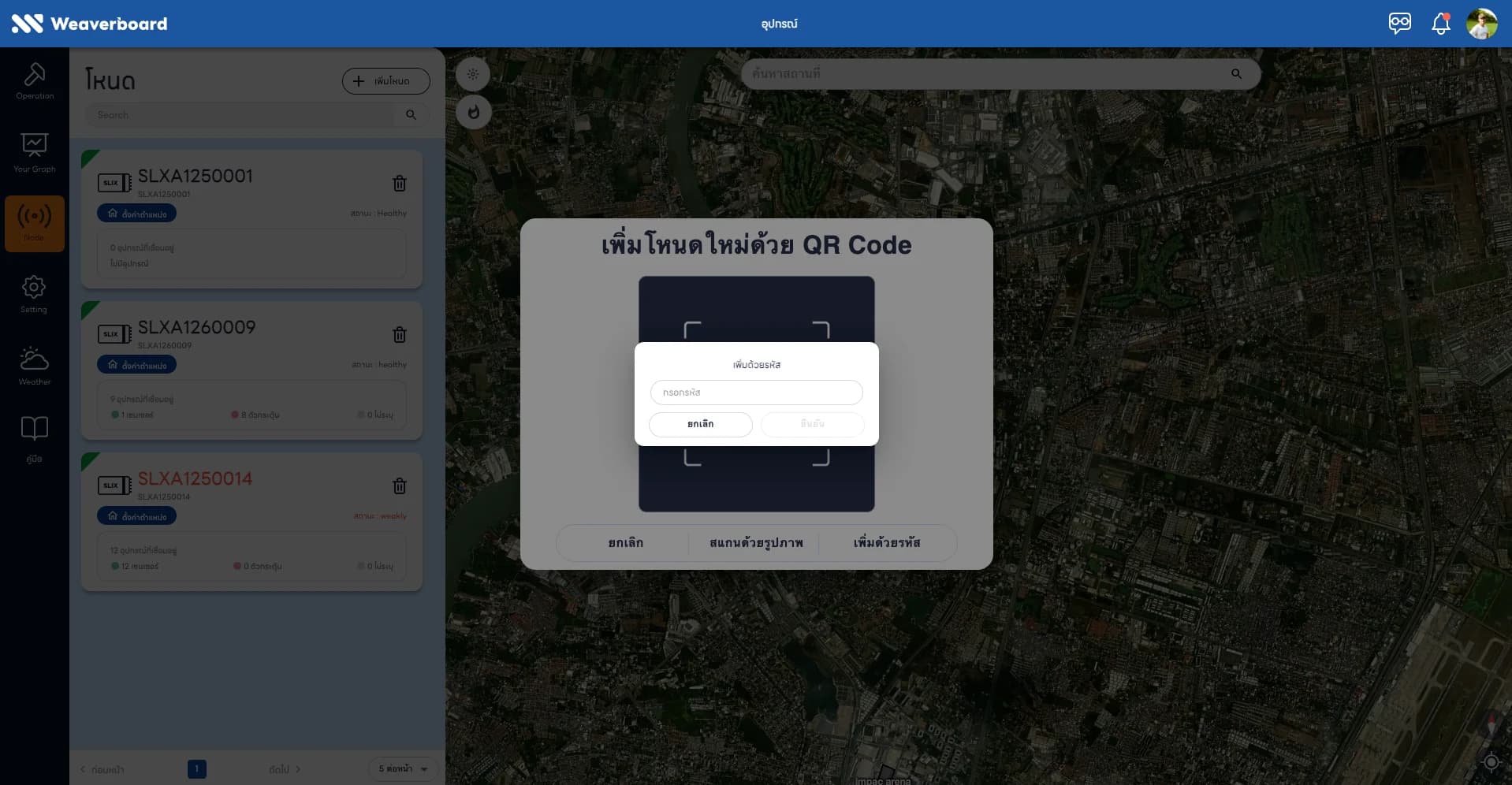

กรอกรหัส Node ที่ต้องการเพิ่ม

หน้า Node

คำอธิบาย

กรอกรหัสของ Node ให้ถูกต้อง แล้วดำเนินการต่อเพื่อให้ระบบตรวจสอบข้อมูลและเพิ่ม Node เข้าสู่องค์กร

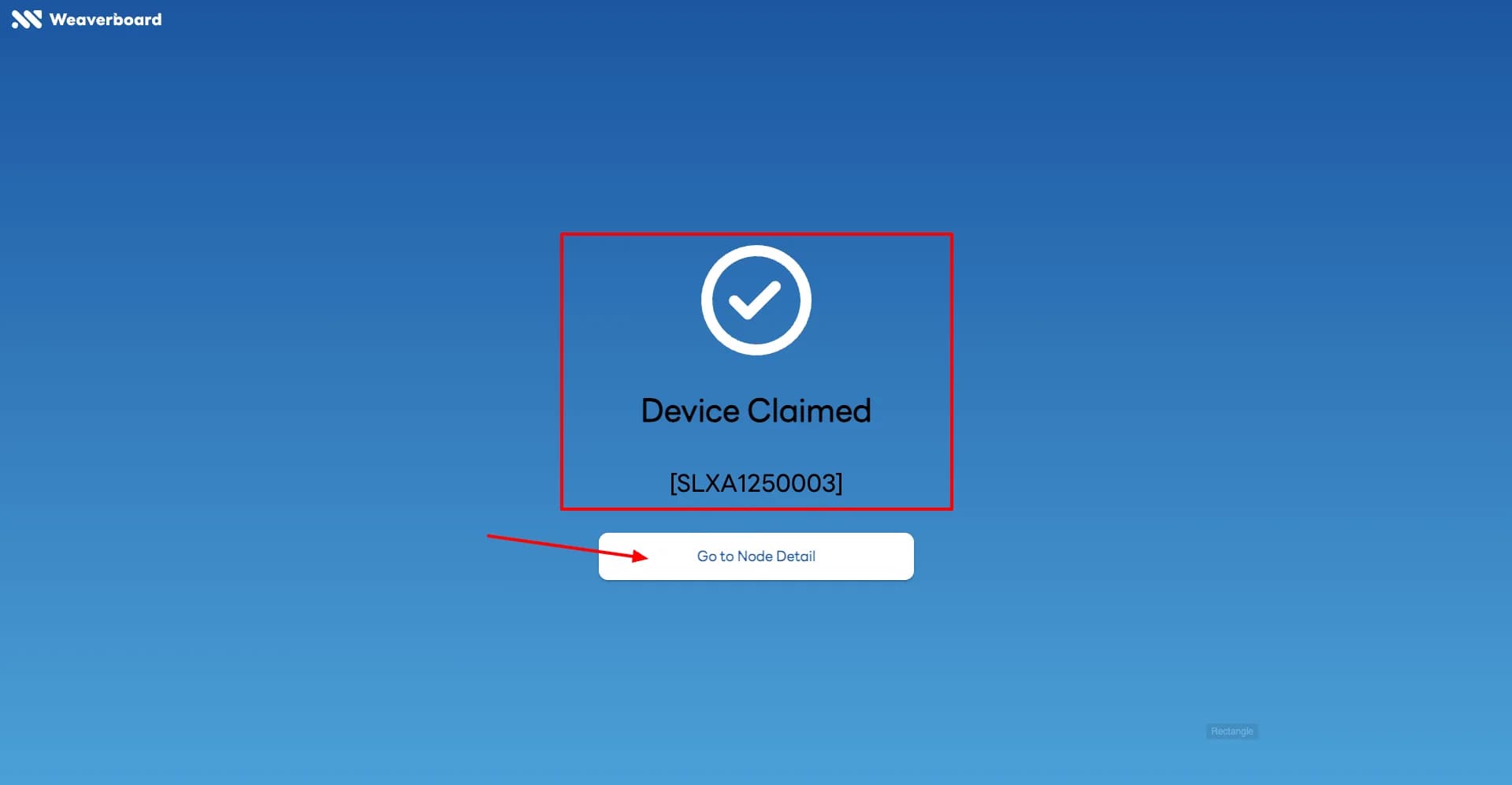

ขั้นตอน 8

เพิ่ม Node สำเร็จ

หน้า Node

คำอธิบาย

เมื่อเพิ่ม Node สำเร็จ ระบบจะแสดงหน้าจอยืนยันผล สามารถกดปุ่ม "Go to Node Detail" เพื่อเปิดหน้ารายละเอียดของ Node ที่เพิ่งเพิ่มได้ทันที

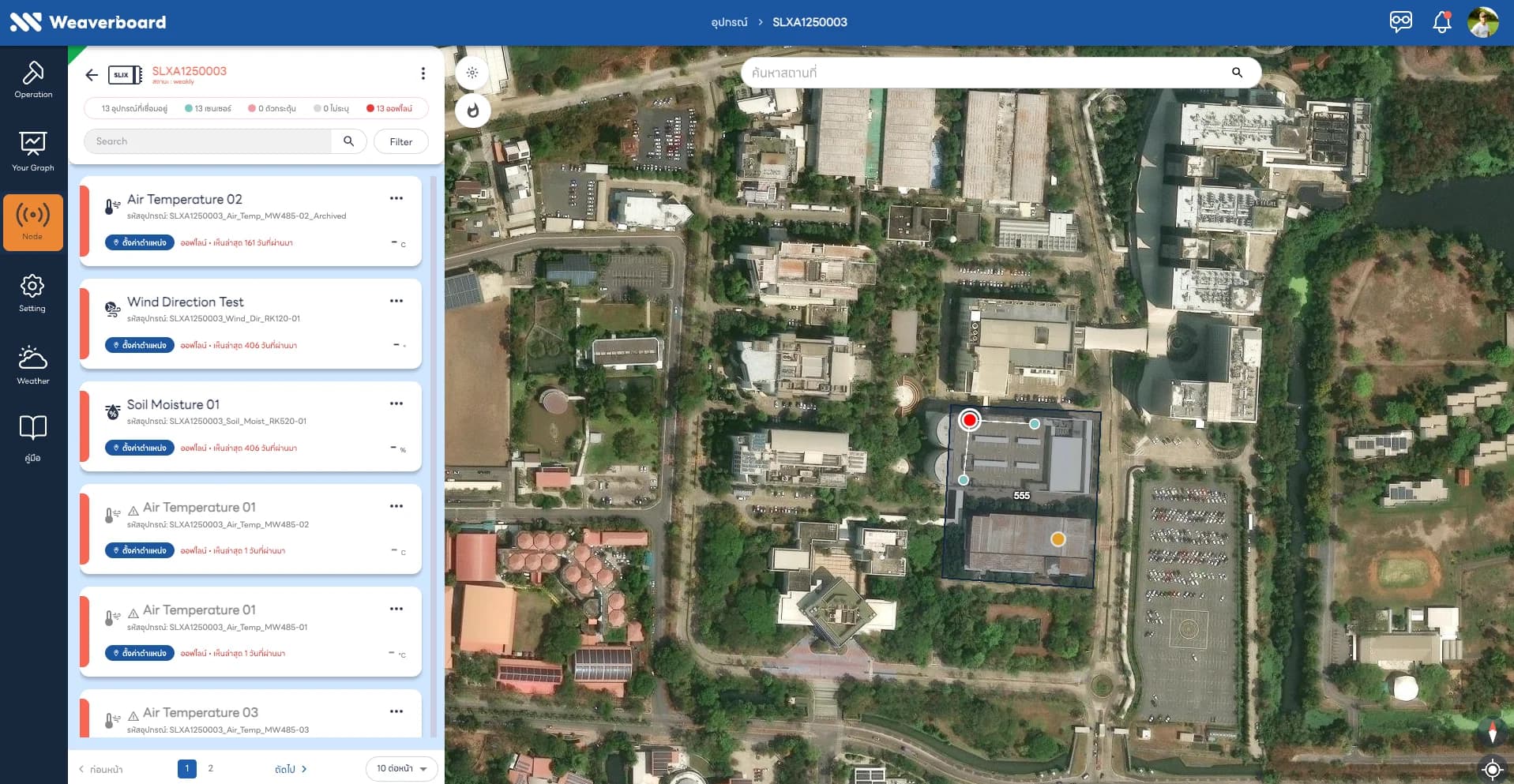

ขั้นตอน 9

หน้า Node Detail ของ Node ที่เพิ่มล่าสุด

หน้า Node

คำอธิบาย

หลังจากกด "Go to Node Detail" ระบบจะเปิดหน้ารายละเอียดของ Node ที่เพิ่งเพิ่ม เพื่อให้ตรวจสอบข้อมูลและตั้งค่าต่าง ๆ ต่อได้

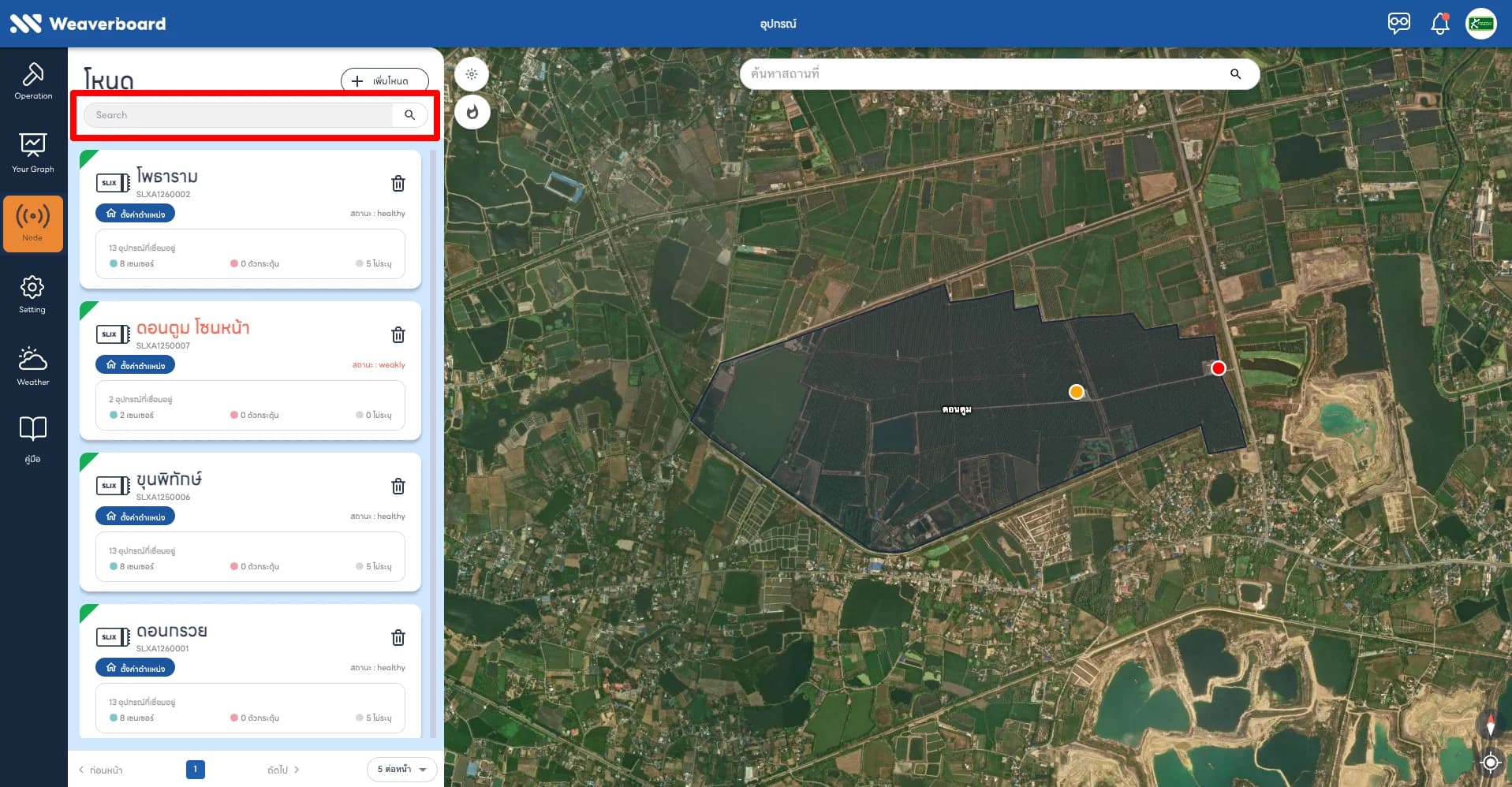

ขั้นตอน 10

ค้นหา Node จากชื่อ

หน้า Node

คำอธิบาย

ช่องค้นหาใน Panel ด้านซ้ายใช้สำหรับพิมพ์ชื่อ Node เพื่อกรองรายการและค้นหา Node ที่ต้องการได้รวดเร็วยิ่งขึ้น

ขั้นตอน 11

ค้นหาสถานที่บนแผนที่

หน้า Node

คำอธิบาย

ช่องค้นหาบนแผนที่ใช้สำหรับค้นหาที่อยู่หรือชื่อสถานที่ โดยทำงานในลักษณะคล้ายช่องค้นหาของบริการแผนที่ทั่วไป

ขั้นตอน 12

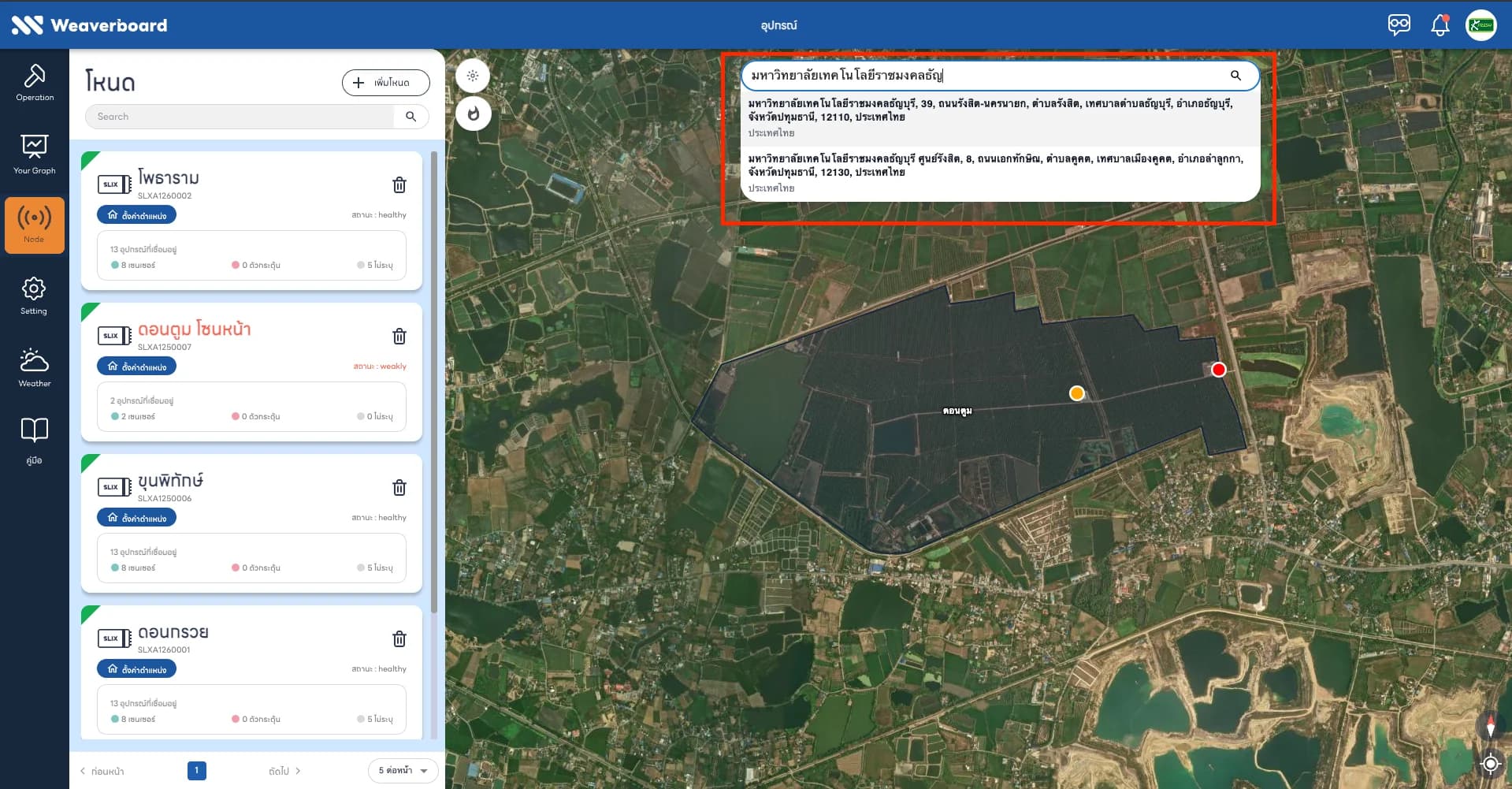

รายการผลการค้นหาสถานที่

หน้า Node

คำอธิบาย

เมื่อพิมพ์ชื่อสถานที่ ระบบจะแสดงรายการผลลัพธ์ที่ใกล้เคียง เพื่อให้ผู้ใช้เลือกสถานที่ที่ต้องการ

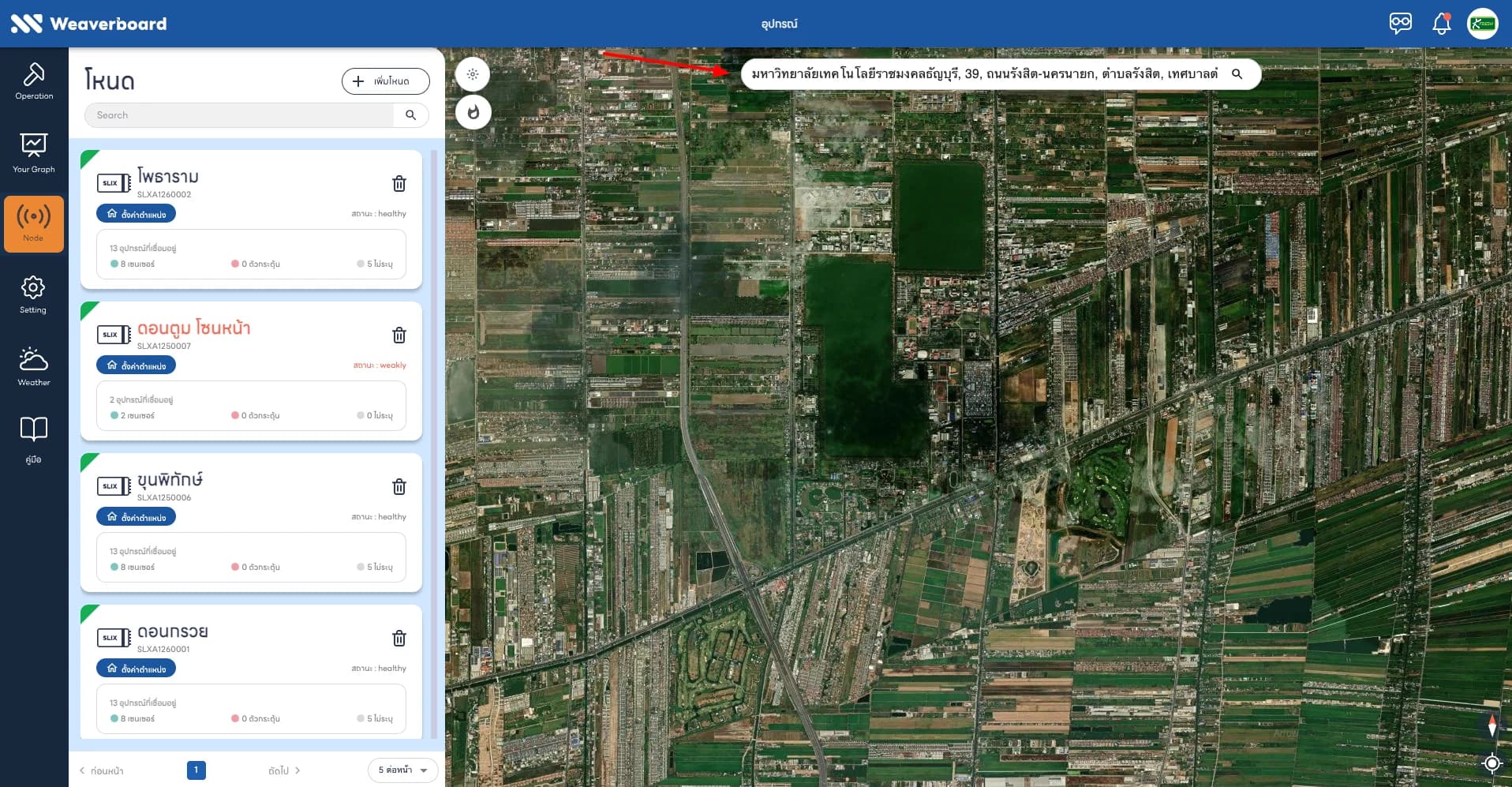

ขั้นตอน 13

ไปยังตำแหน่งจากผลการค้นหา

หน้า Node

คำอธิบาย

เมื่อเลือกสถานที่จากรายการผลลัพธ์ แผนที่จะเลื่อนไปยังตำแหน่งของสถานที่นั้นโดยอัตโนมัติ

ขั้นตอน 14

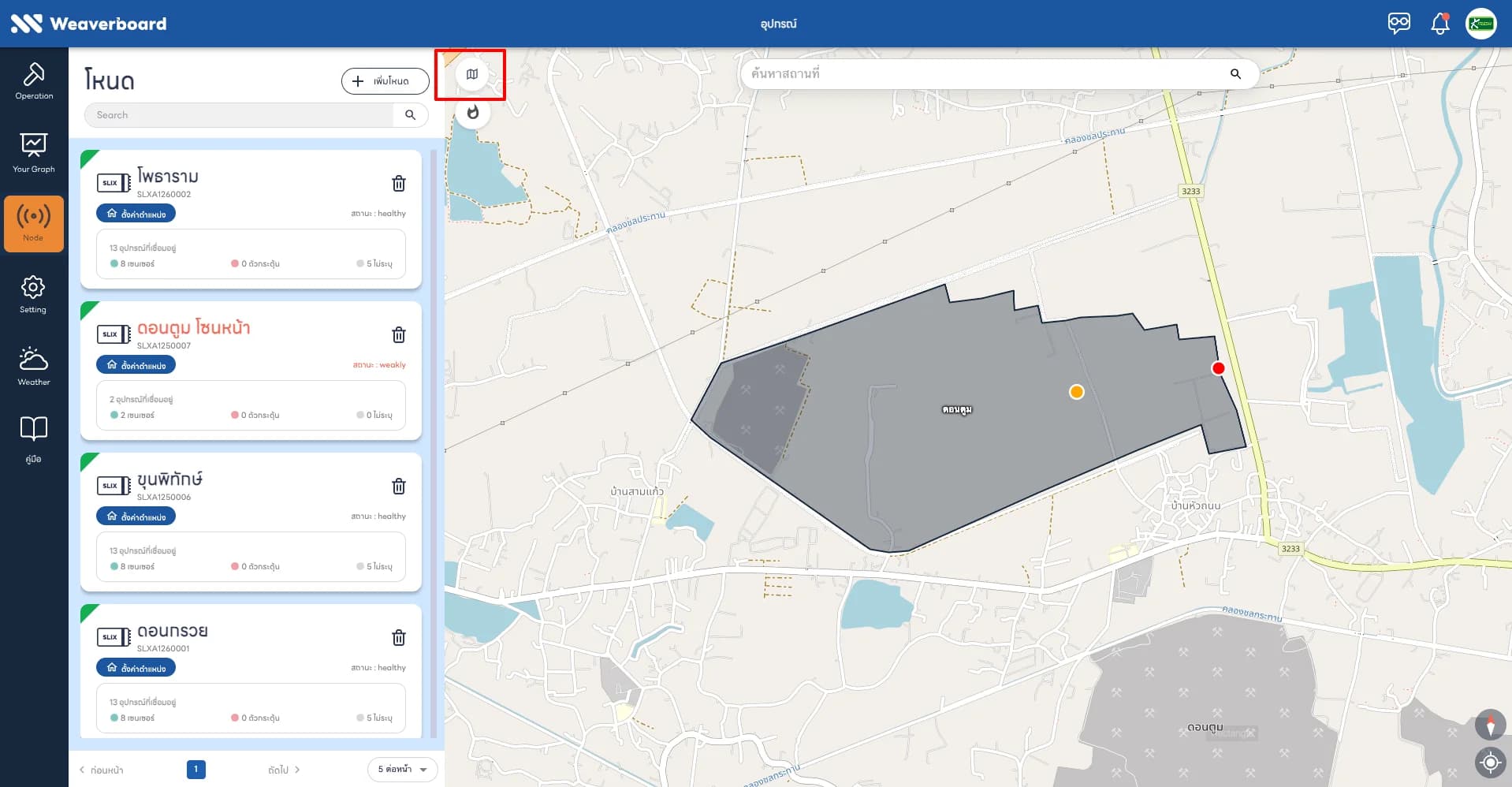

สลับรูปแบบการแสดงผลของแผนที่

หน้า Node

คำอธิบาย

ปุ่มบริเวณมุมซ้ายบนของแผนที่ใช้สำหรับสลับรูปแบบการแสดงผลของแผนที่ไปมา เพื่อให้เหมาะกับการดูตำแหน่งในแต่ละกรณี

ขั้นตอน 15

แสดง Heatmap สำหรับ Sensor วัดแก๊สและมลพิษ

หน้า Node

คำอธิบาย

ปุ่มนี้ใช้เปิดหรือปิดการแสดง Heatmap บนแผนที่ โดยใช้กับ Node ที่เชื่อมต่อ Sensor สำหรับวัดแก๊สหรือมลพิษเท่านั้น ไม่ใช้กับ Node ทั่วไป

ขั้นตอน 16

ไปยังตำแหน่งปัจจุบันของผู้ใช้งาน

หน้า Node

คำอธิบาย

ปุ่มบริเวณมุมขวาล่างของแผนที่ใช้เลื่อนไปยังตำแหน่งปัจจุบันของอุปกรณ์ที่กำลังเปิดเว็บอยู่ โดยอ้างอิงจากข้อมูล Location ของอุปกรณ์

ขั้นตอน 17

ปรับมุมมองให้เห็น Node ทุกจุด

หน้า Node

คำอธิบาย

ปุ่มนี้ใช้ปรับจุดกึ่งกลางและระดับการซูมของแผนที่อัตโนมัติ เพื่อให้สามารถมองเห็นตำแหน่งของ Node ทุกตัวที่แสดงอยู่ได้พร้อมกัน

ขั้นตอน 18

การ์ด Node สถานะปกติ

หน้า Node

คำอธิบาย

ตัวอย่างการ์ดของ Node ที่ทำงานปกติ ข้อมูลชื่อและสถานะจะแสดงในรูปแบบปกติเพื่อให้แยกจาก Node ที่มีปัญหาได้ง่าย

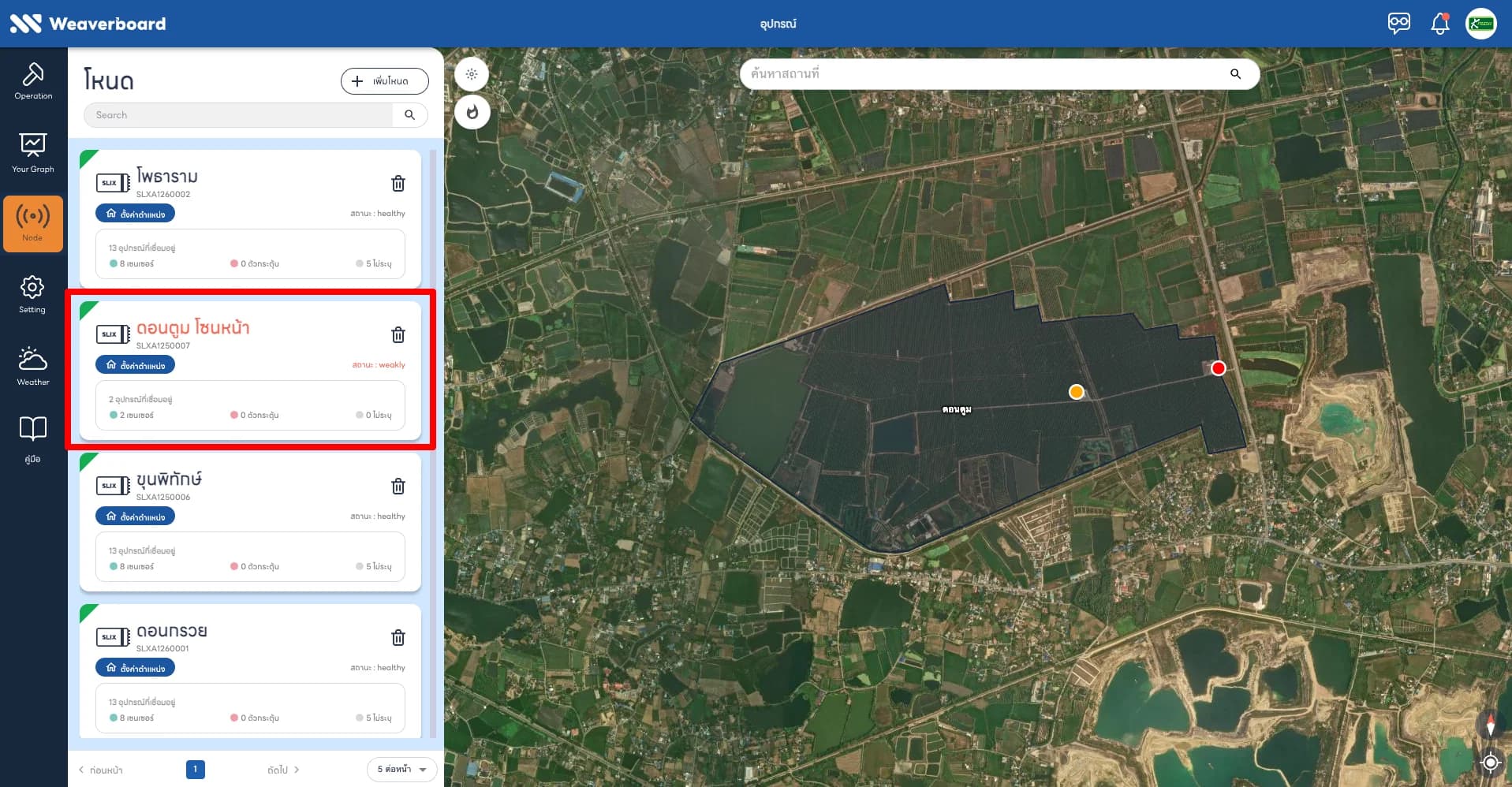

ขั้นตอน 19

การ์ด Node ที่มีสถานะผิดปกติ

หน้า Node

คำอธิบาย

หาก Node มีปัญหาหรือมีสถานะผิดปกติ ชื่อของ Node จะแสดงเป็นสีแดง และสถานะจะแสดงเป็น "Weakly" เพื่อช่วยให้สังเกตความผิดปกติได้ง่ายขึ้น

ขั้นตอน 20

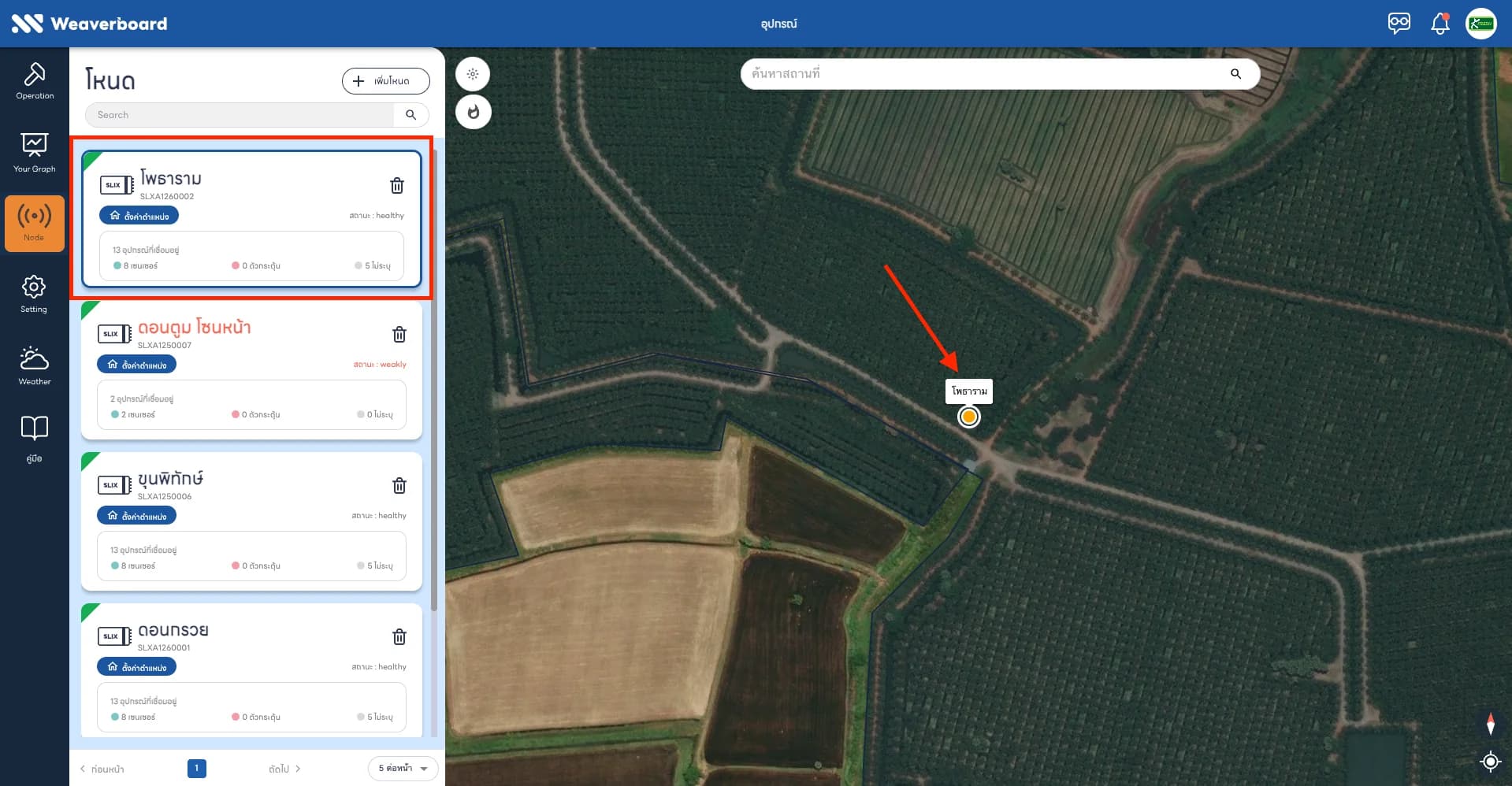

เลือก Node เพื่อดูตำแหน่งบนแผนที่

หน้า Node

คำอธิบาย

เมื่อคลิกการ์ดของ Node การ์ดนั้นจะถูกเลือก (Select) และแผนที่จะเลื่อนไปยังตำแหน่งของ Node ตัวดังกล่าวโดยอัตโนมัติ

ขั้นตอน 21

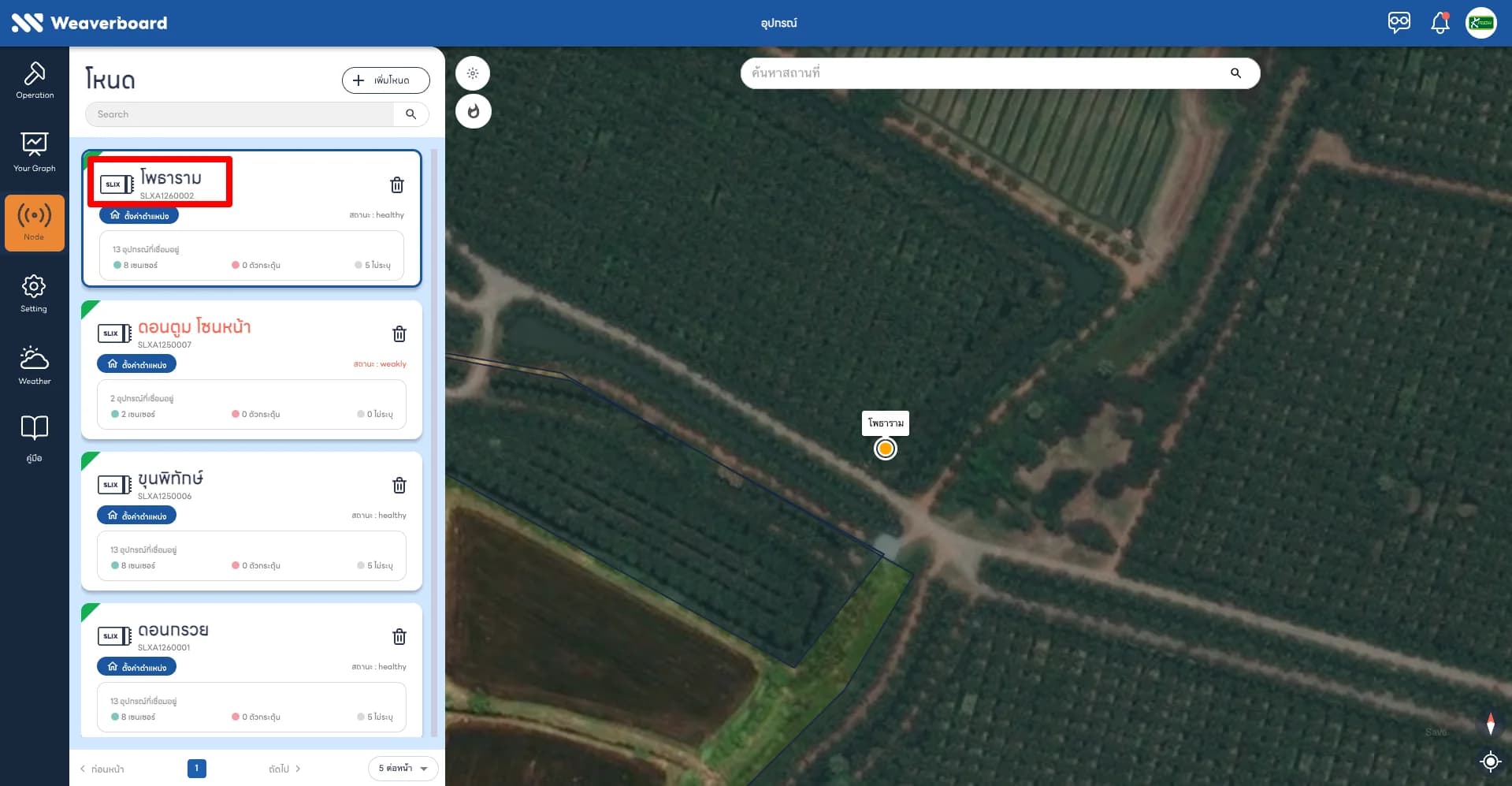

ชื่อของ Node

หน้า Node

คำอธิบาย

ส่วนที่กรอบสีแดงแสดงชื่อของ Node ใช้สำหรับระบุว่าเป็น Node ตัวใดในรายการ

ขั้นตอน 22

สถานะของ Node

หน้า Node

คำอธิบาย

ส่วนนี้แสดงสถานะการทำงานของ Node เช่น "Healthy" สำหรับสถานะปกติ และ "Weakly" สำหรับสถานะที่มีความผิดปกติ

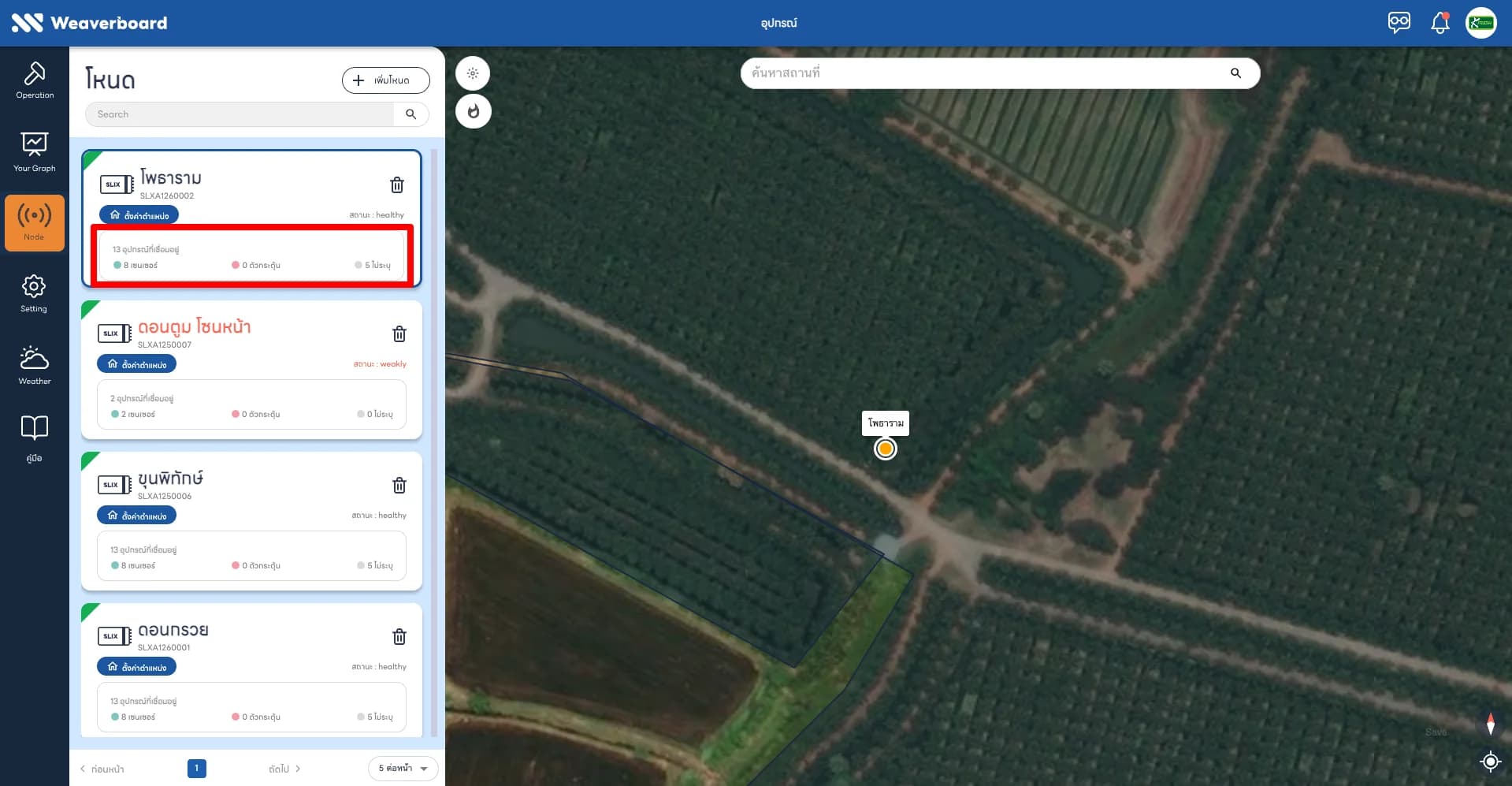

ขั้นตอน 23

สรุปอุปกรณ์ที่เชื่อมต่อกับ Node

หน้า Node

คำอธิบาย

ส่วนนี้แสดงจำนวนหรือรายการอุปกรณ์ที่เชื่อมต่อกับ Node โดยแบ่งเป็น 3 กลุ่ม ได้แก่ Sensor, Actuator และ Other

ขั้นตอน 24

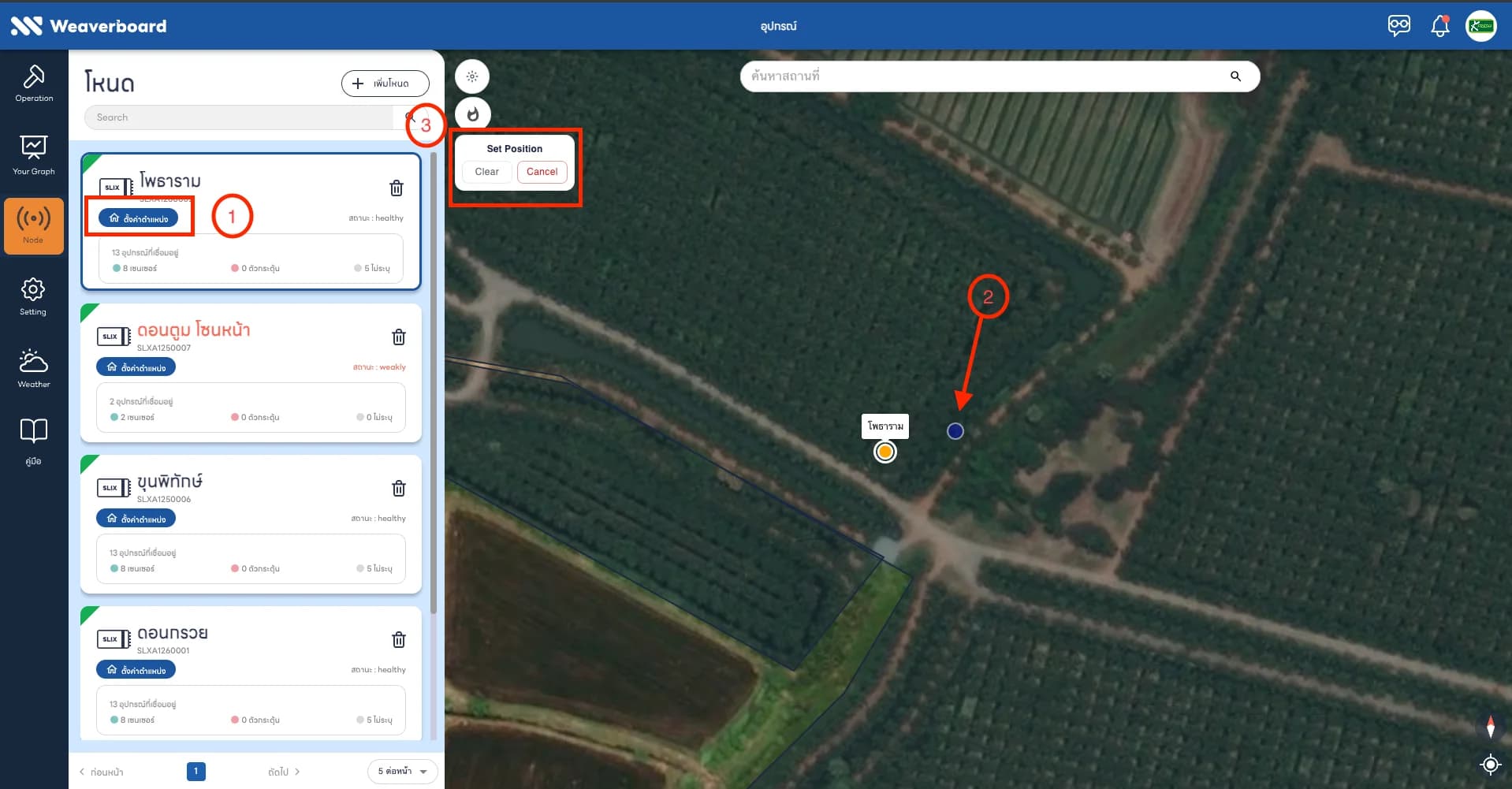

ตั้งค่าตำแหน่งของ Node

หน้า Node

คำอธิบาย

กดปุ่มตั้งค่าตำแหน่งเพื่อเริ่มเลือกตำแหน่งใหม่ จากนั้น Marker จะติดตามตำแหน่งเมาส์บนแผนที่ เมื่อคลิกจุดที่ต้องการ ระบบจะบันทึกตำแหน่งใหม่ หากไม่ต้องการตั้งค่าต่อ สามารถยกเลิกหรือล้างค่าตำแหน่งได้

ขั้นตอน 25

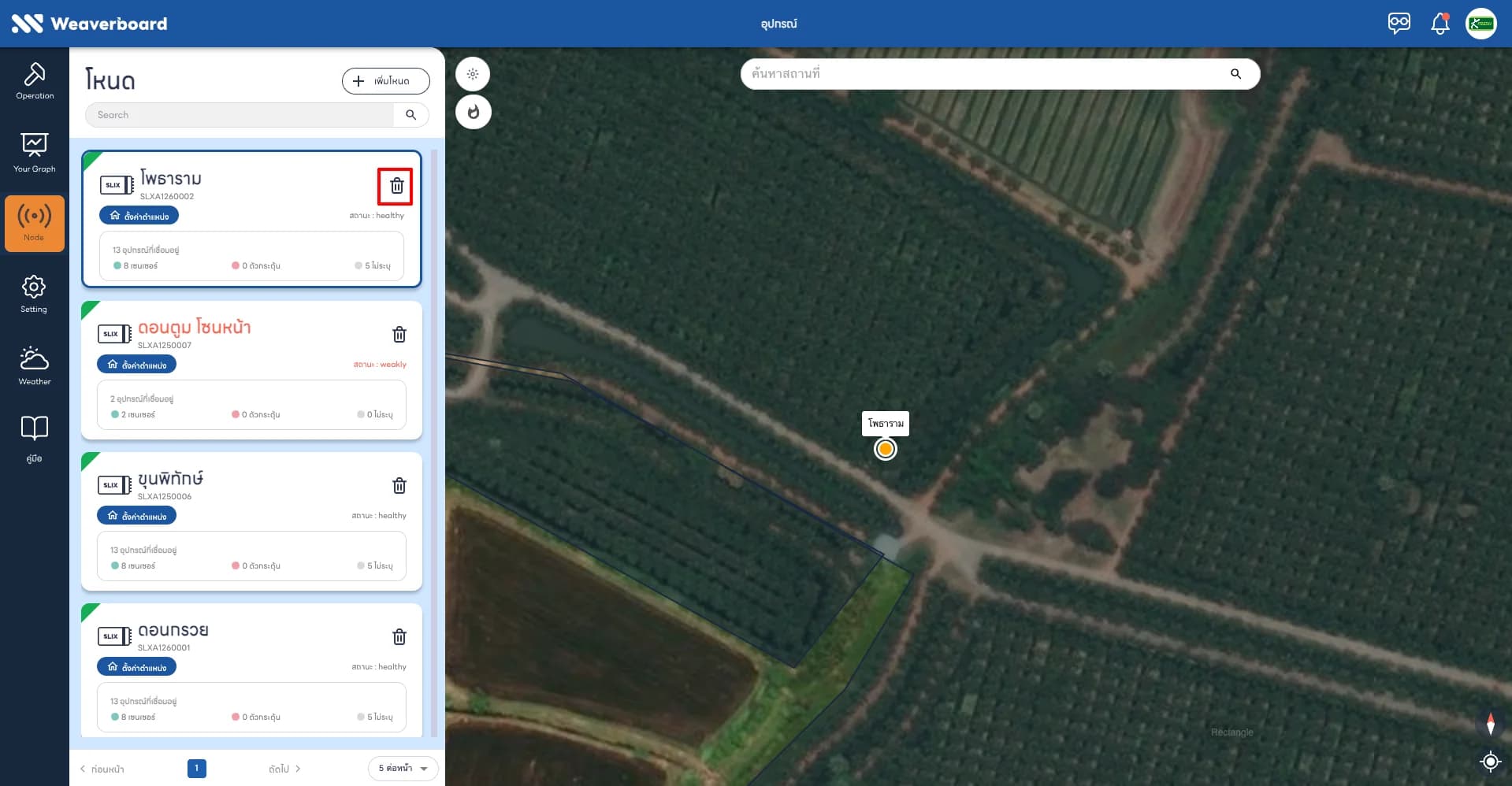

ลบ Node ออกจากองค์กร

หน้า Node

คำอธิบาย

ปุ่มนี้ใช้ลบ Node ออกจากองค์กร การลบจะนำ Node ออกจากรายการขององค์กร แต่สามารถใช้ QR Code เดิมหรือรหัสเดิมเพื่อเพิ่ม Node กลับเข้ามาใหม่ได้ภายหลัง

ขั้นตอน 26

เปลี่ยนหน้ารายการด้วย Pagination

หน้า Node

คำอธิบาย

เมื่อมี Node จำนวนมาก ระบบจะแบ่งรายการออกเป็นหลายหน้า สามารถใช้ Pagination บริเวณด้านล่างเพื่อเปลี่ยนไปดูหน้าถัดไปหรือหน้าก่อนหน้า

หน้า Node Detail

ขั้นตอนที่ 27-63

ขั้นตอน 27

ภาพรวมหน้า Node Detail

หน้า Node Detail

คำอธิบาย

หน้า Node Detail ใช้ดูข้อมูลของ Node และรายการอุปกรณ์ที่เชื่อมต่อ เช่น Sensor, Actuator และ Other ส่วน Panel ด้านขวาเป็นแผนที่ ซึ่งมีเครื่องมือใช้งานเช่นเดียวกับหน้า Node

ขั้นตอน 28

ชื่อของ Node ในหน้า Node Detail

หน้า Node Detail

คำอธิบาย

ตำแหน่งที่ลูกศรชี้แสดงชื่อของ Node ที่กำลังเปิดดูรายละเอียดอยู่

ขั้นตอน 29

สถานะของ Node ในหน้า Node Detail

หน้า Node Detail

คำอธิบาย

ตำแหน่งที่ลูกศรชี้แสดงสถานะปัจจุบันของ Node เพื่อให้ผู้ใช้ตรวจสอบสภาพการทำงานได้ทันที

ขั้นตอน 30

สรุปอุปกรณ์ที่เชื่อมต่อกับ Node

หน้า Node Detail

คำอธิบาย

ส่วนที่กรอบสีแดงแสดงอุปกรณ์ที่เชื่อมต่อกับ Node โดยแบ่งเป็น 3 กลุ่ม ได้แก่ Sensor, Actuator และ Other

ขั้นตอน 31

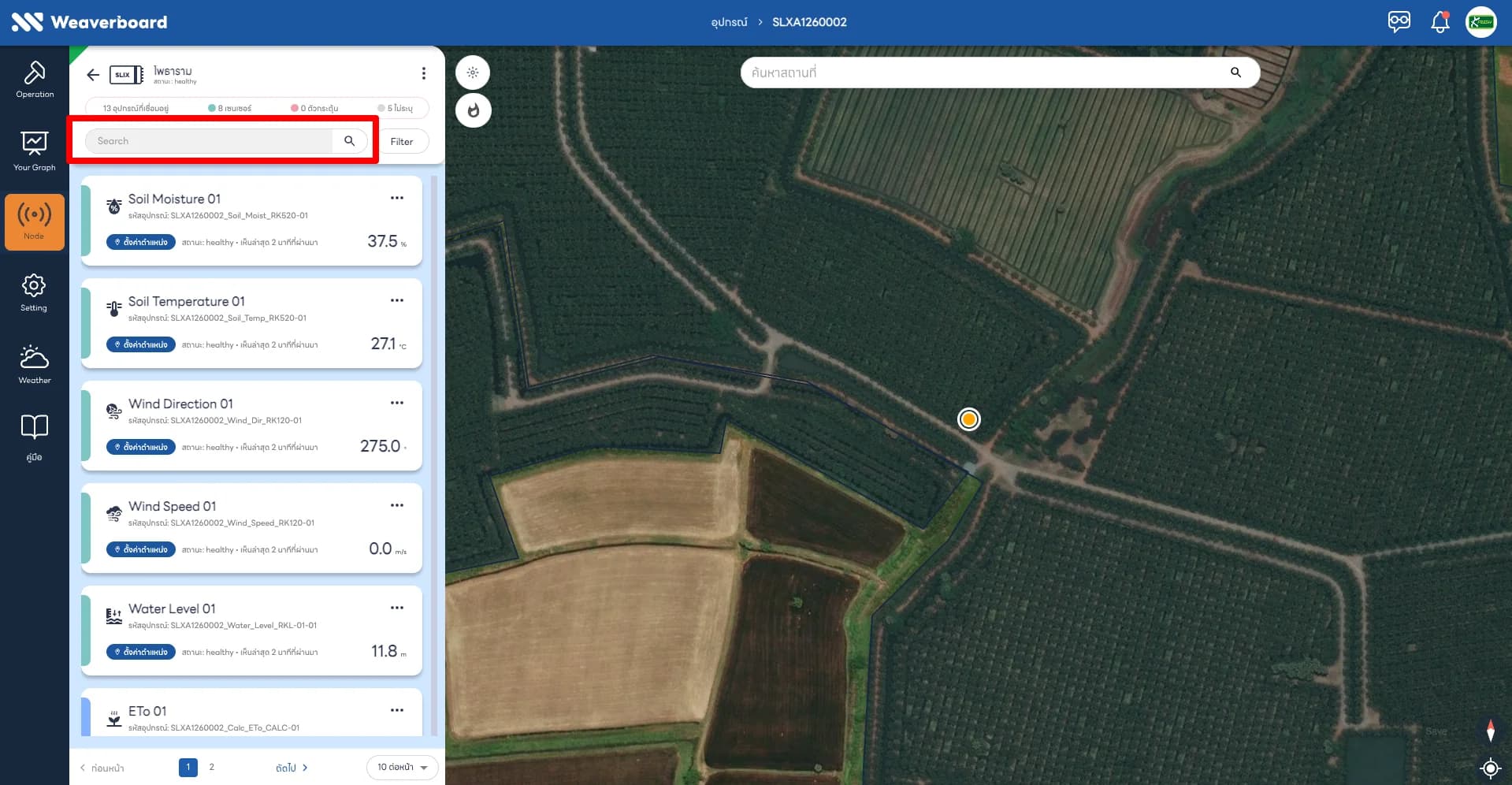

ค้นหาอุปกรณ์ที่เชื่อมต่อกับ Node

หน้า Node Detail

คำอธิบาย

ช่อง Input ใช้สำหรับพิมพ์ชื่ออุปกรณ์ที่เชื่อมต่อกับ Node เช่น Sensor หรืออุปกรณ์ประเภทอื่น เพื่อค้นหารายการที่ต้องการได้รวดเร็วขึ้น

ขั้นตอน 32

กรองรายการอุปกรณ์ด้วย Filter

หน้า Node Detail

คำอธิบาย

กดปุ่ม Filter เพื่อเลือกกรองรายการอุปกรณ์ตามชนิดข้อมูลของ Sensor หรือเงื่อนไขที่ระบบรองรับ

ขั้นตอน 33

เลือกชนิดข้อมูลที่ต้องการกรอง

หน้า Node Detail

คำอธิบาย

หลังจากกด Filter ระบบจะแสดงรายการชนิดข้อมูลที่สามารถใช้กรองได้ ตัวอย่างเช่น "Air temperature"

ขั้นตอน 34

ผลลัพธ์หลังกรอง Air temperature

หน้า Node Detail

คำอธิบาย

เมื่อเลือก "Air temperature" ระบบจะแสดงเฉพาะอุปกรณ์หรือ Sensor ที่มีชนิดข้อมูลเป็น Air temperature ทำให้ค้นหารายการที่ต้องการได้ง่ายขึ้น

ขั้นตอน 35

ปุ่ม More สำหรับตั้งค่า Node

หน้า Node Detail

คำอธิบาย

ปุ่ม 3 จุด (More) ใช้เปิดเมนูคำสั่งเพิ่มเติมสำหรับ Node ที่กำลังดูอยู่

ขั้นตอน 36

เมนูคำสั่งเพิ่มเติมของ Node

หน้า Node Detail

คำอธิบาย

เมื่อกดปุ่ม More ระบบจะแสดงเมนูหลัก 2 รายการ ได้แก่ "แก้ไขชื่อ" และ "การตั้งค่า"

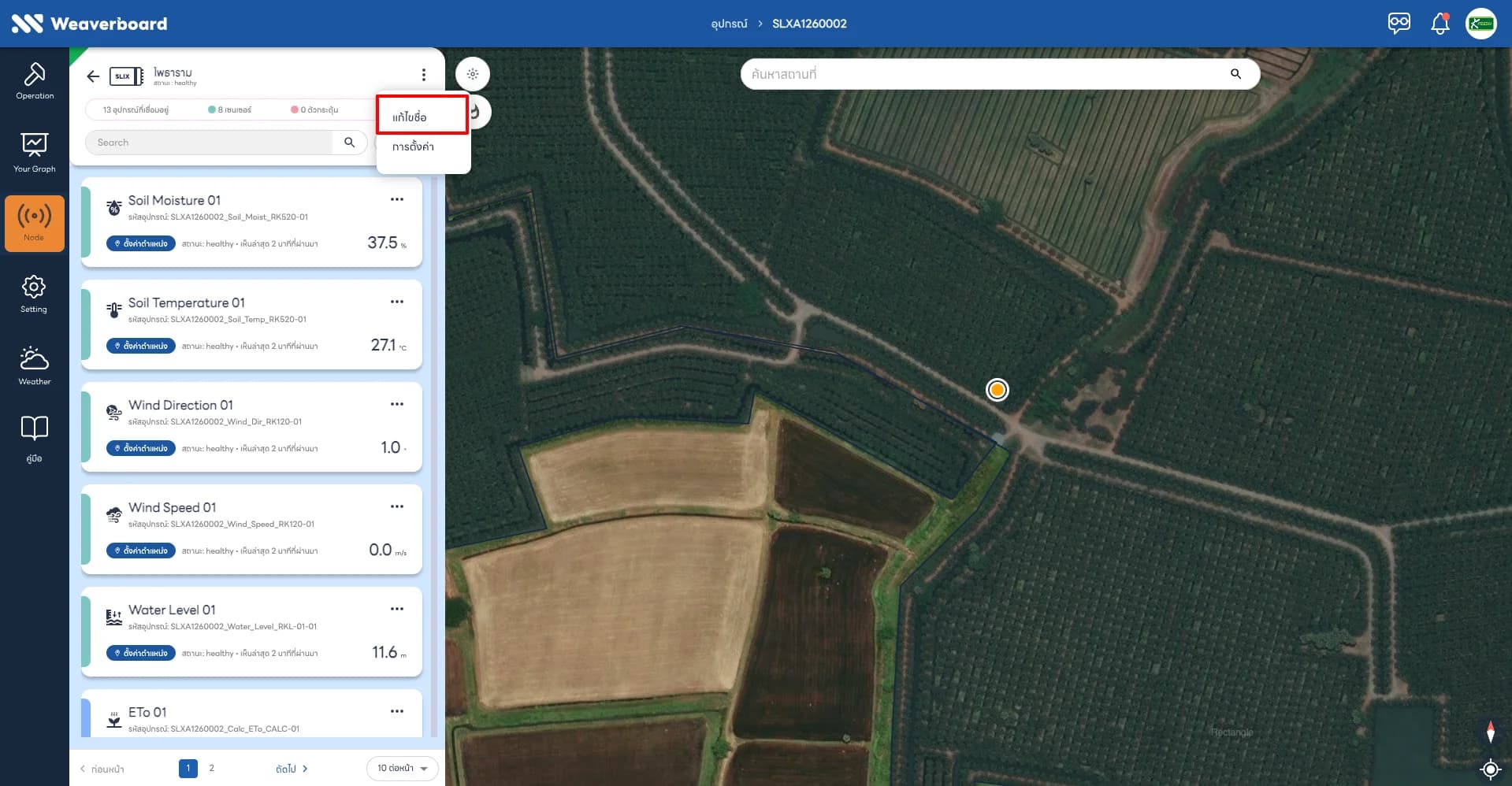

ขั้นตอน 37

เลือกเมนูแก้ไขชื่อ Node

หน้า Node Detail

คำอธิบาย

เลือก "แก้ไขชื่อ" เพื่อเข้าสู่โหมดแก้ไขชื่อของ Node

ขั้นตอน 38

แก้ไขชื่อ Node

หน้า Node Detail

คำอธิบาย

เมื่อเข้าสู่โหมดแก้ไขชื่อ สามารถพิมพ์ชื่อใหม่ได้โดยตรง เมื่อแก้ไขเสร็จให้คลิกพื้นที่อื่นนอกช่องกรอกข้อมูล ระบบจะบันทึกชื่อใหม่อัตโนมัติ

ขั้นตอน 39

เลือกเมนูการตั้งค่า Node

หน้า Node Detail

คำอธิบาย

เลือก "การตั้งค่า" เพื่อเปิดหน้าต่างสำหรับแก้ไขค่าการตั้งค่าเพิ่มเติมของ Node

ขั้นตอน 40

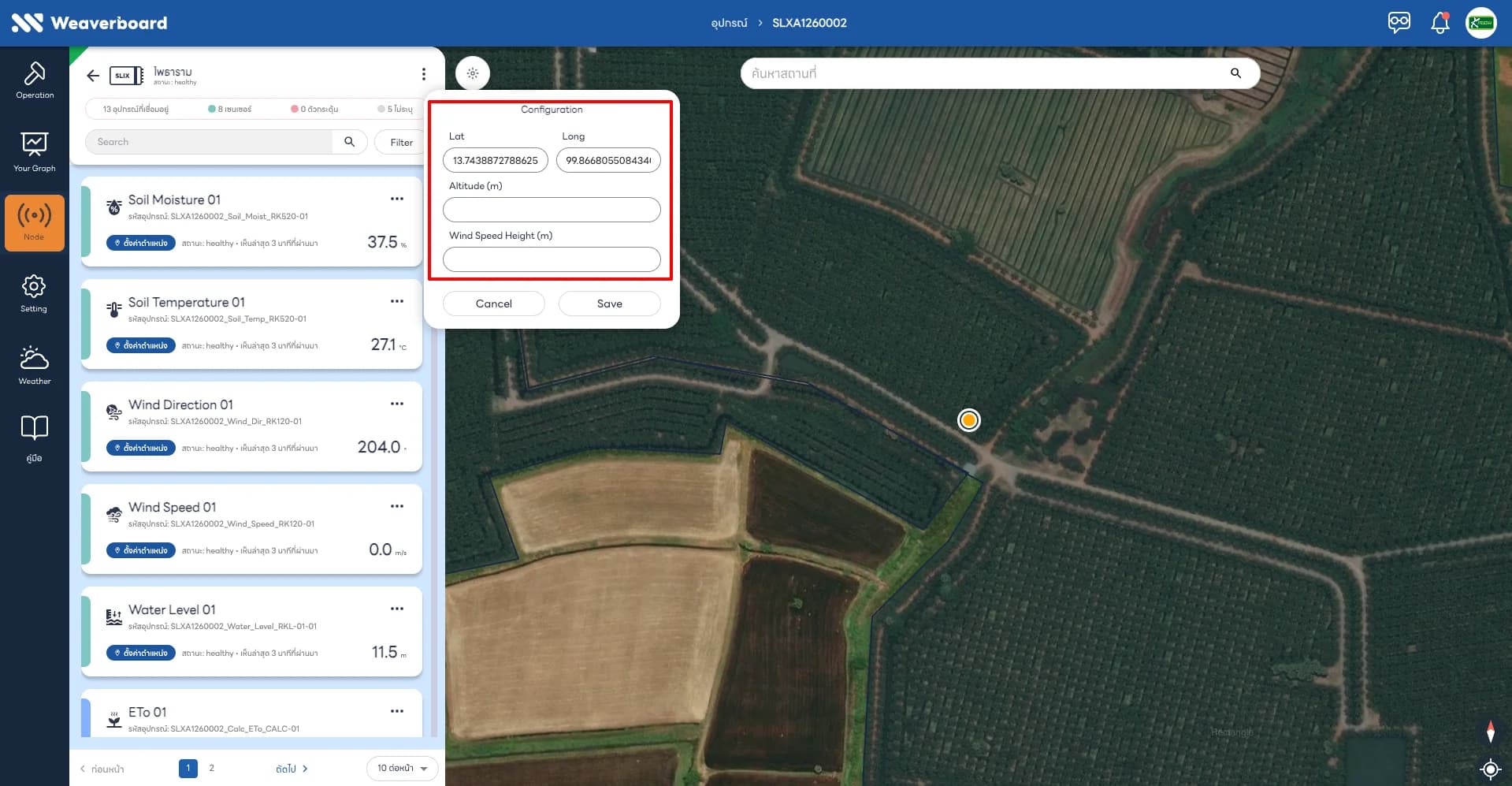

ตั้งค่าข้อมูลเพิ่มเติมของ Node

หน้า Node Detail

คำอธิบาย

หน้าต่างการตั้งค่าจะแสดงช่องข้อมูลเพิ่มเติม เช่น Lat, Long, Attitude, Wind Speed และ Height ตามที่ระบบกำหนด หลังแก้ไขให้กด "Save" เพื่อบันทึก หรือกด "Cancel" เพื่อยกเลิกการเปลี่ยนแปลง

ขั้นตอน 41

การ์ดอุปกรณ์ที่เชื่อมต่อกับ Node

หน้า Node Detail

คำอธิบาย

การ์ดแต่ละใบใช้แสดงข้อมูลของอุปกรณ์ที่เชื่อมต่อกับ Node เช่น Sensor, Actuator หรืออุปกรณ์ประเภท Other

ขั้นตอน 42

ชื่อและรหัสของอุปกรณ์

หน้า Node Detail

คำอธิบาย

ส่วนที่กรอบสีแดงแสดงชื่ออุปกรณ์และรหัสประจำอุปกรณ์ เพื่อใช้ระบุอุปกรณ์แต่ละตัวให้ชัดเจน

ขั้นตอน 43

สถานะ ค่าปัจจุบัน และหน่วยของอุปกรณ์

หน้า Node Detail

คำอธิบาย

ส่วนนี้แสดงสถานะปัจจุบันของอุปกรณ์ พร้อมค่าที่ตรวจวัดหรือค่าปัจจุบัน และหน่วยของข้อมูล เพื่อให้ตรวจสอบข้อมูลล่าสุดได้จากการ์ดโดยตรง

ขั้นตอน 44

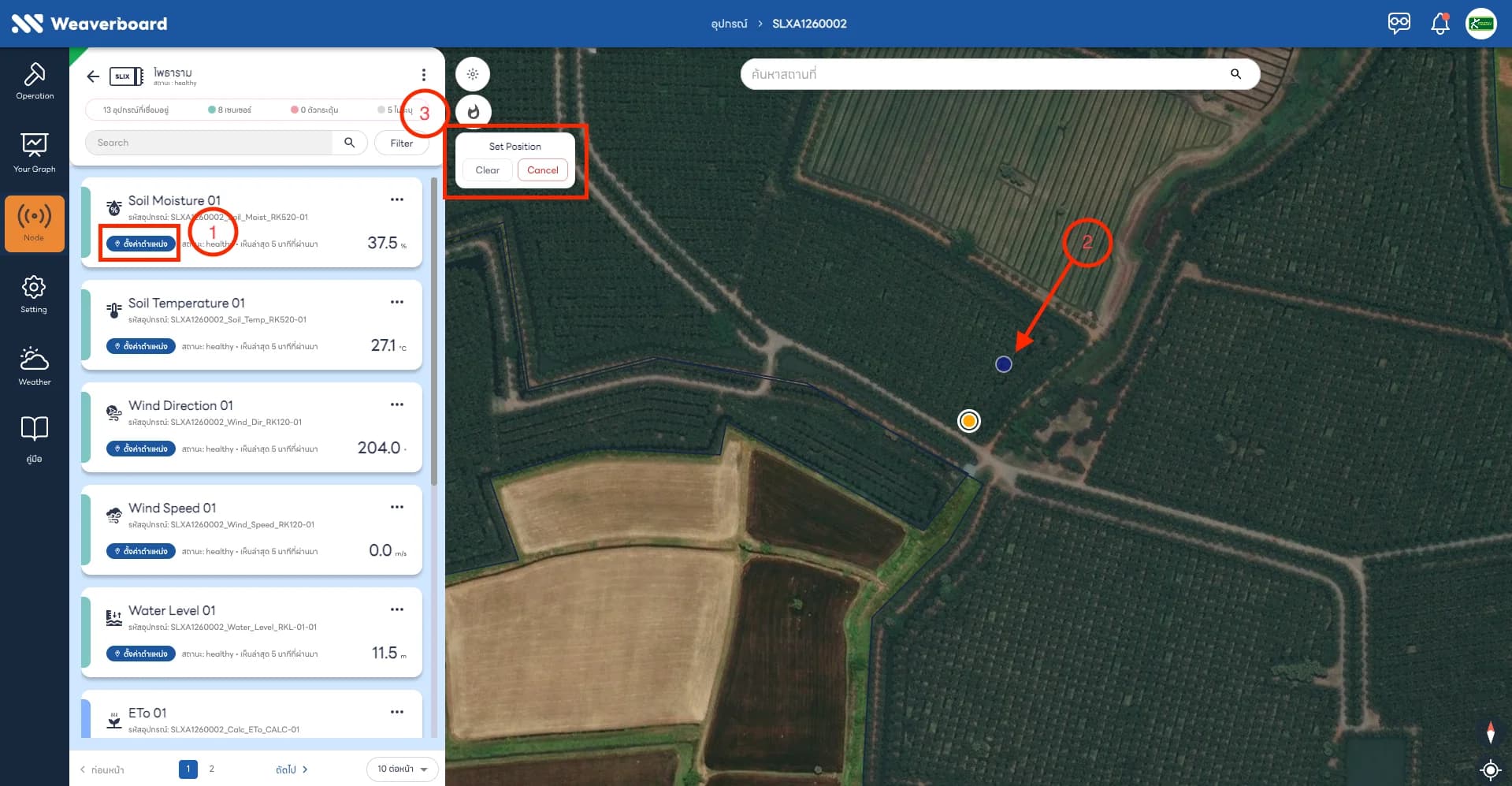

ตั้งค่าตำแหน่งของอุปกรณ์

หน้า Node Detail

คำอธิบาย

กดปุ่มตั้งค่าตำแหน่งของอุปกรณ์ จากนั้น Marker จะติดตามตำแหน่งเมาส์บนแผนที่ เมื่อคลิกจุดที่ต้องการ ระบบจะบันทึกตำแหน่งใหม่ หากไม่ต้องการตั้งค่าต่อ สามารถยกเลิกหรือล้างตำแหน่งที่เคยตั้งไว้ได้

ขั้นตอน 45

ปุ่ม More สำหรับอุปกรณ์

หน้า Node Detail

คำอธิบาย

ปุ่ม More ของการ์ดอุปกรณ์ใช้เปิดเมนูคำสั่งและการตั้งค่าที่เกี่ยวข้องกับอุปกรณ์ตัวนั้นโดยเฉพาะ

ขั้นตอน 46

เมนูคำสั่งเพิ่มเติมของอุปกรณ์

หน้า Node Detail

คำอธิบาย

เมื่อกด More ระบบจะแสดงคำสั่ง ได้แก่ แก้ไขชื่อ, การตั้งค่า, รายการที่เชื่อมโยง, ยกเลิกการเชื่อมต่อจาก Node นี้, เปลี่ยนการเชื่อมต่อข้อมูล และรีเซ็ตเป็นค่าเริ่มต้น

ขั้นตอน 47

เลือกเมนูแก้ไขชื่ออุปกรณ์

หน้า Node Detail

คำอธิบาย

เลือก "แก้ไขชื่อ" เพื่อเข้าสู่โหมดแก้ไขชื่อของอุปกรณ์ที่เชื่อมต่อกับ Node

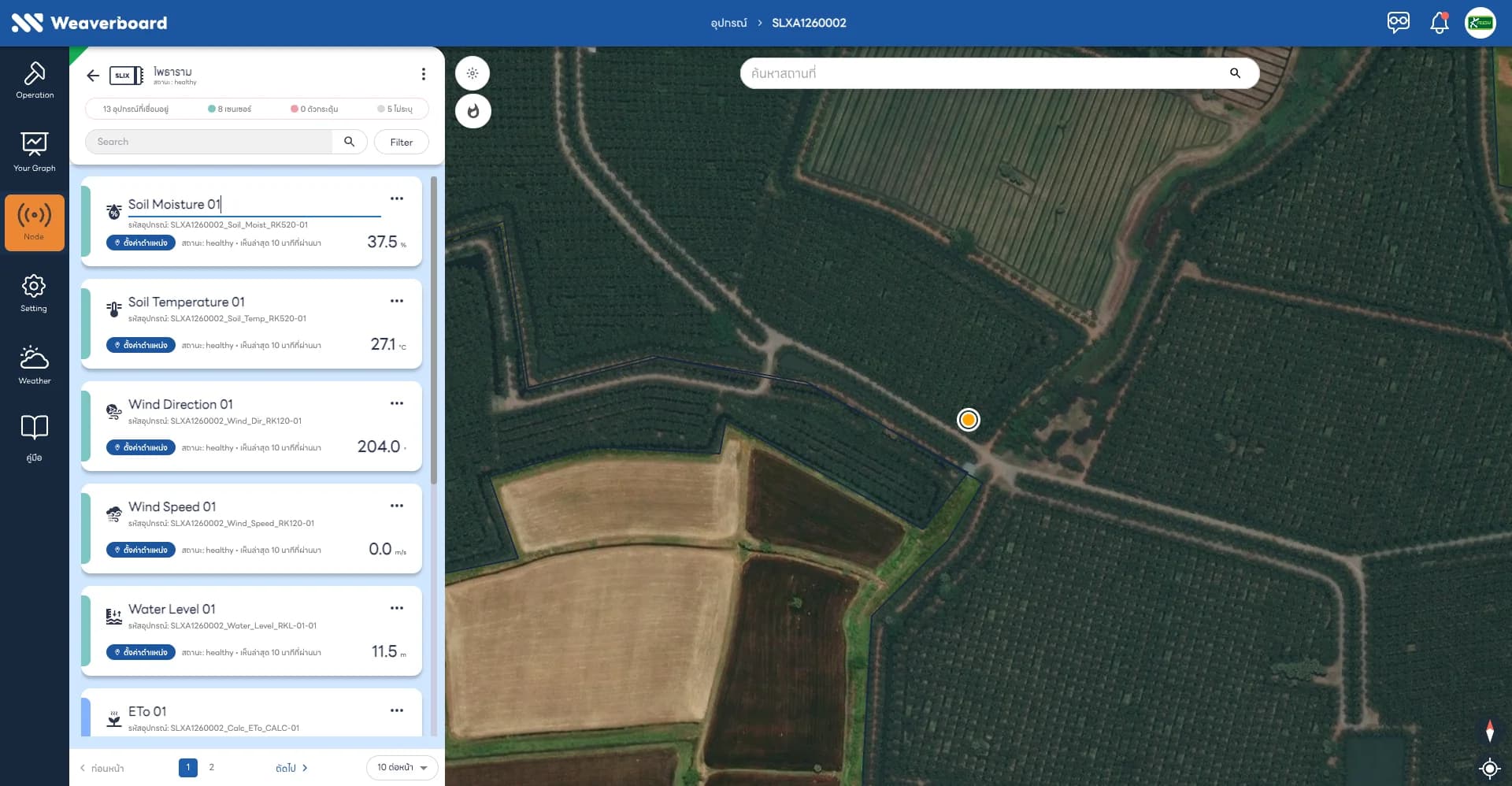

ขั้นตอน 48

แก้ไขชื่ออุปกรณ์

หน้า Node Detail

คำอธิบาย

เมื่อเข้าสู่โหมดแก้ไขชื่อ สามารถเพิ่ม ลบ หรือแก้ไขข้อความได้ตามต้องการ เมื่อแก้ไขเสร็จให้คลิกพื้นที่อื่นนอกช่องกรอกข้อมูล ระบบจะบันทึกชื่อใหม่อัตโนมัติ

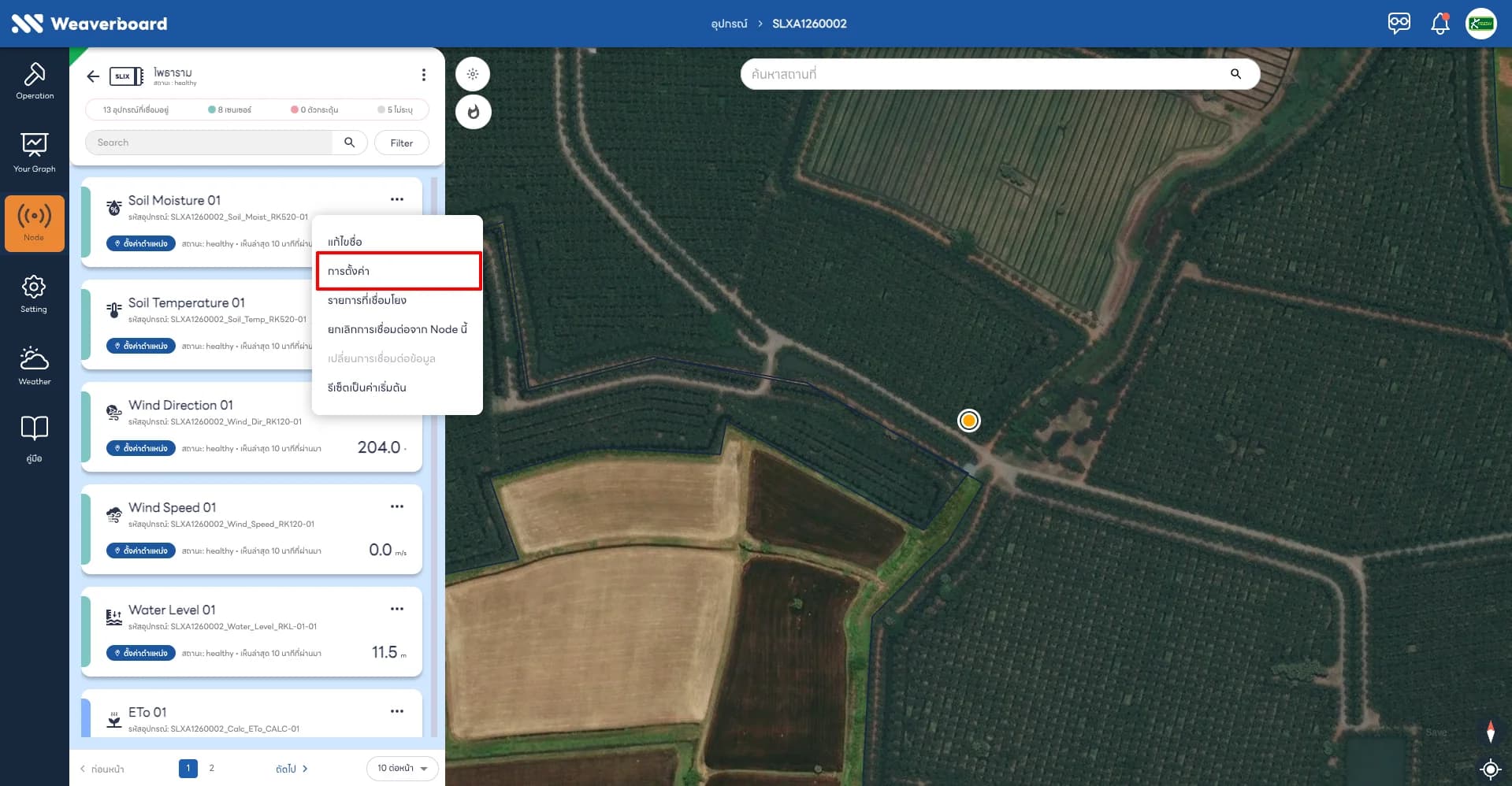

ขั้นตอน 49

เลือกเมนูการตั้งค่าอุปกรณ์

หน้า Node Detail

คำอธิบาย

เลือก "การตั้งค่า" เพื่อเปิดหน้าต่าง Configuration สำหรับกำหนดค่าของอุปกรณ์

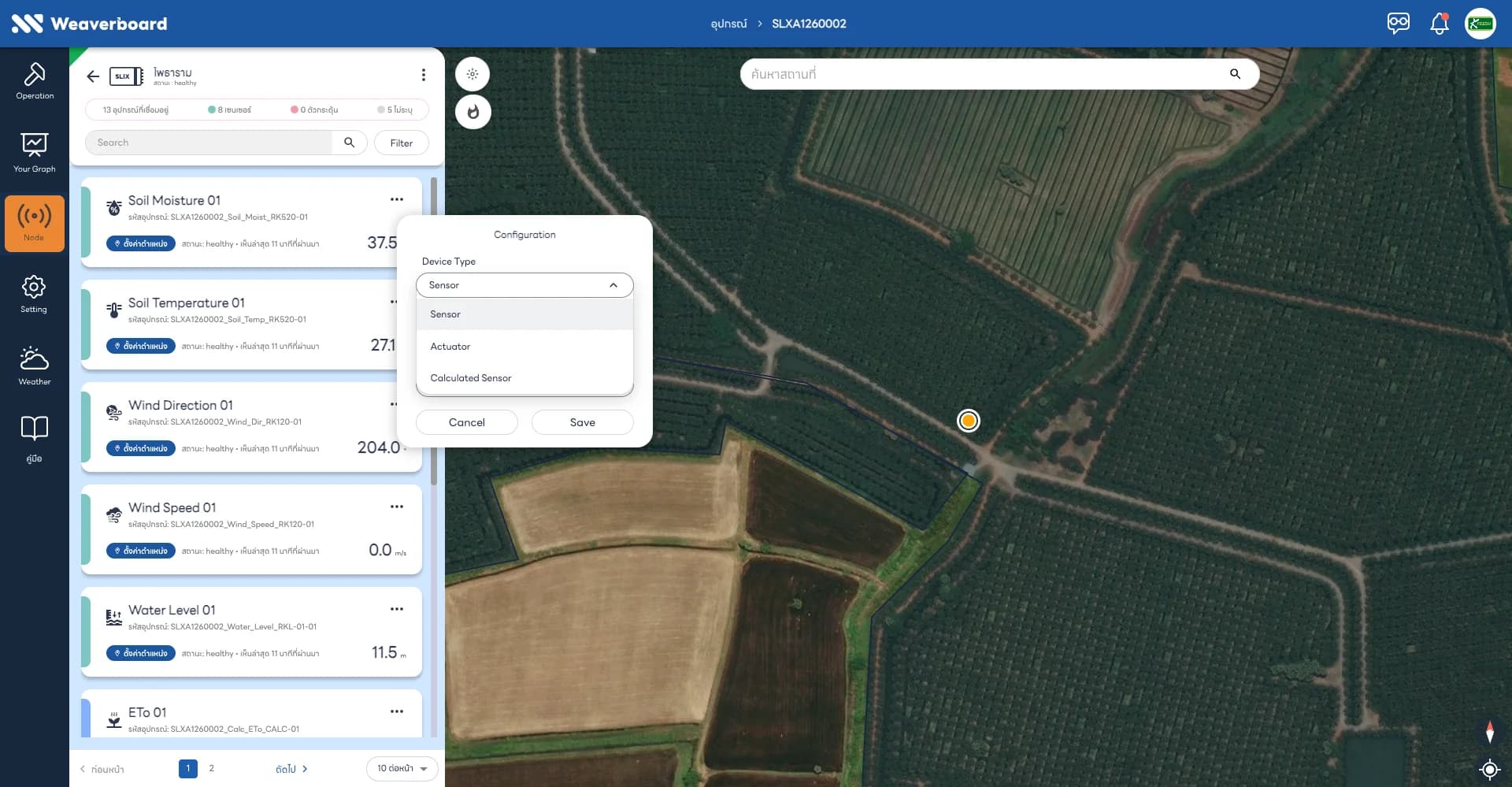

ขั้นตอน 50

Configuration - Device type

หน้า Node Detail

คำอธิบาย

ส่วน Device type ใช้กำหนดประเภทของอุปกรณ์ เช่น Sensor, Actuator, Cal หรือประเภทอื่นที่ระบบรองรับ เมื่อเลือกค่าแล้วสามารถบันทึกการเปลี่ยนแปลงได้

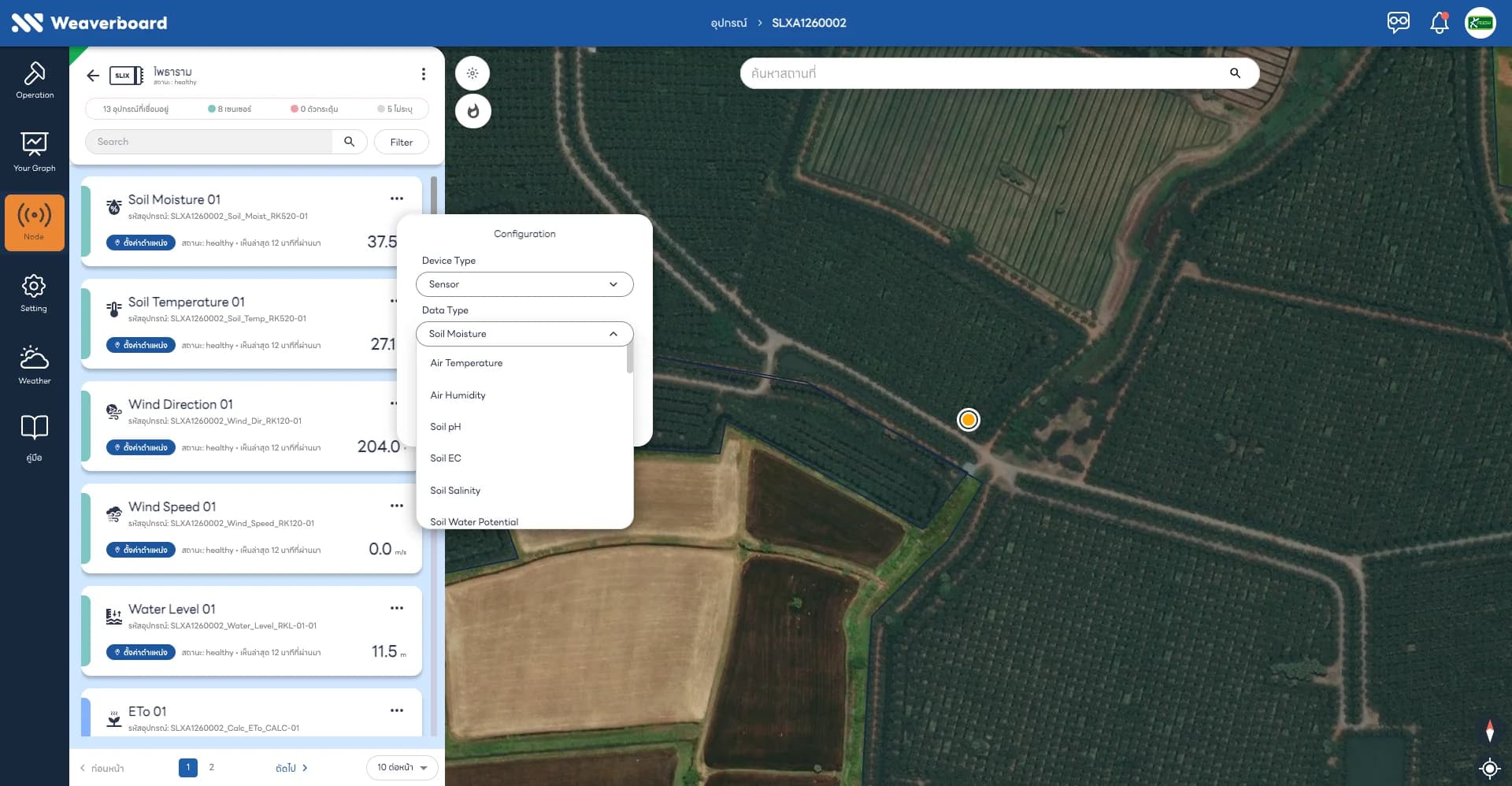

ขั้นตอน 51

Configuration - Data type

หน้า Node Detail

คำอธิบาย

ส่วน Data type ใช้กำหนดชนิดของข้อมูลที่อุปกรณ์ส่งหรือวัด เช่น Air temperature เพื่อให้ระบบตีความและแสดงผลข้อมูลได้ถูกต้อง

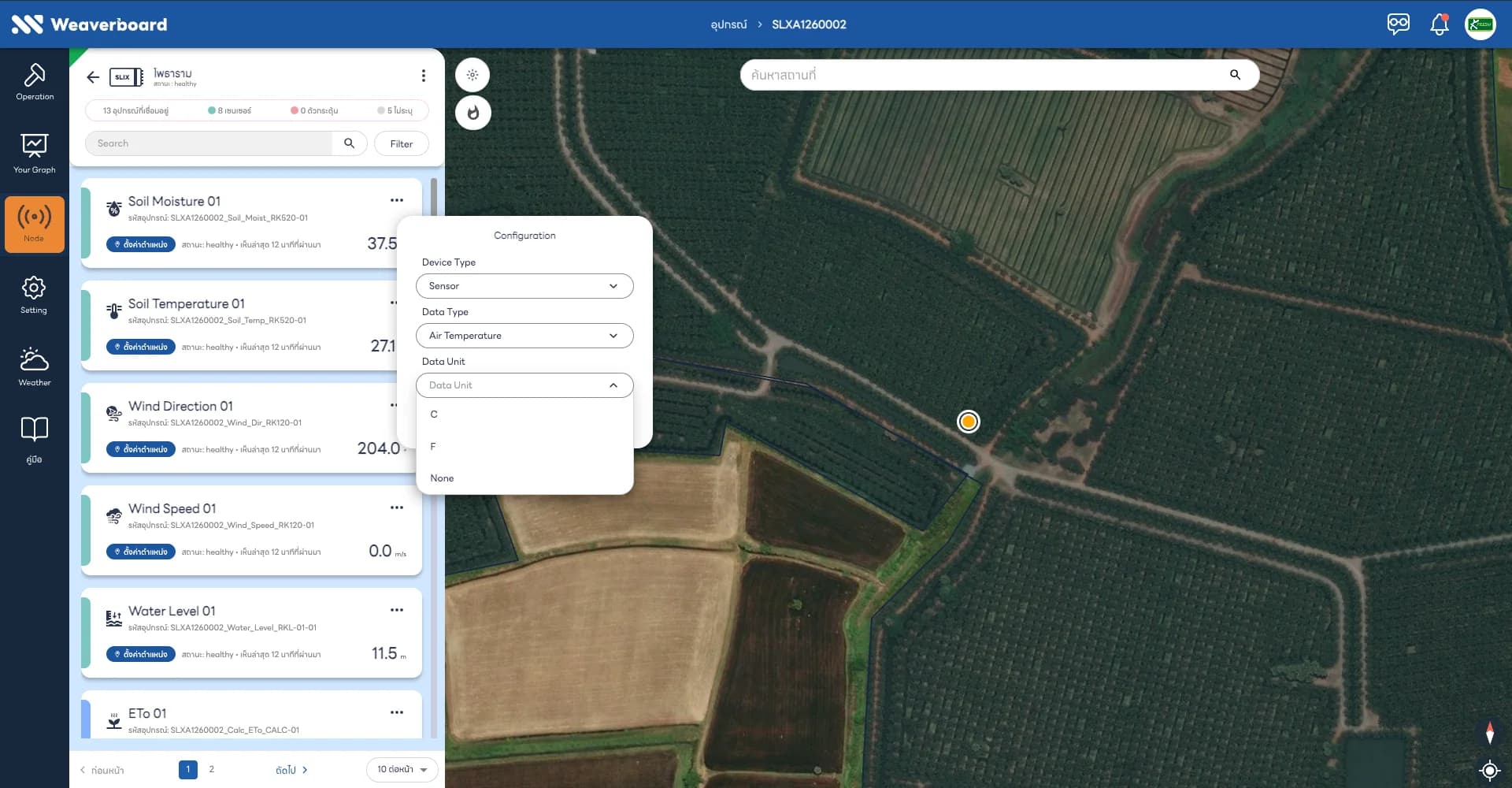

ขั้นตอน 52

Configuration - Data unit

หน้า Node Detail

คำอธิบาย

ส่วน Data unit ใช้กำหนดหน่วยของข้อมูลที่อุปกรณ์ส่งหรือวัด เมื่อแก้ไขเรียบร้อยแล้วให้กด "Save" เพื่อบันทึกการตั้งค่า

ขั้นตอน 53

รายการการเชื่อมโยงกับ Operation

หน้า Node Detail

คำอธิบาย

เมนู "รายการการเชื่อมโยง" ใช้ผูก (Link) อุปกรณ์เข้ากับ Operation หรือสวนที่ต้องการ เพื่อให้ข้อมูลของอุปกรณ์สัมพันธ์กับส่วนงานในหน้า Operation

ขั้นตอน 54

ดูรายการ Operation ที่เชื่อมโยงอยู่

หน้า Node Detail

คำอธิบาย

เมื่อเปิดรายการการเชื่อมโยง ระบบจะแสดง Popup ที่รวบรวม Operation ที่อุปกรณ์เชื่อมโยงอยู่ในปัจจุบัน และมีปุ่มสำหรับเพิ่มการเชื่อมโยงใหม่

ขั้นตอน 55

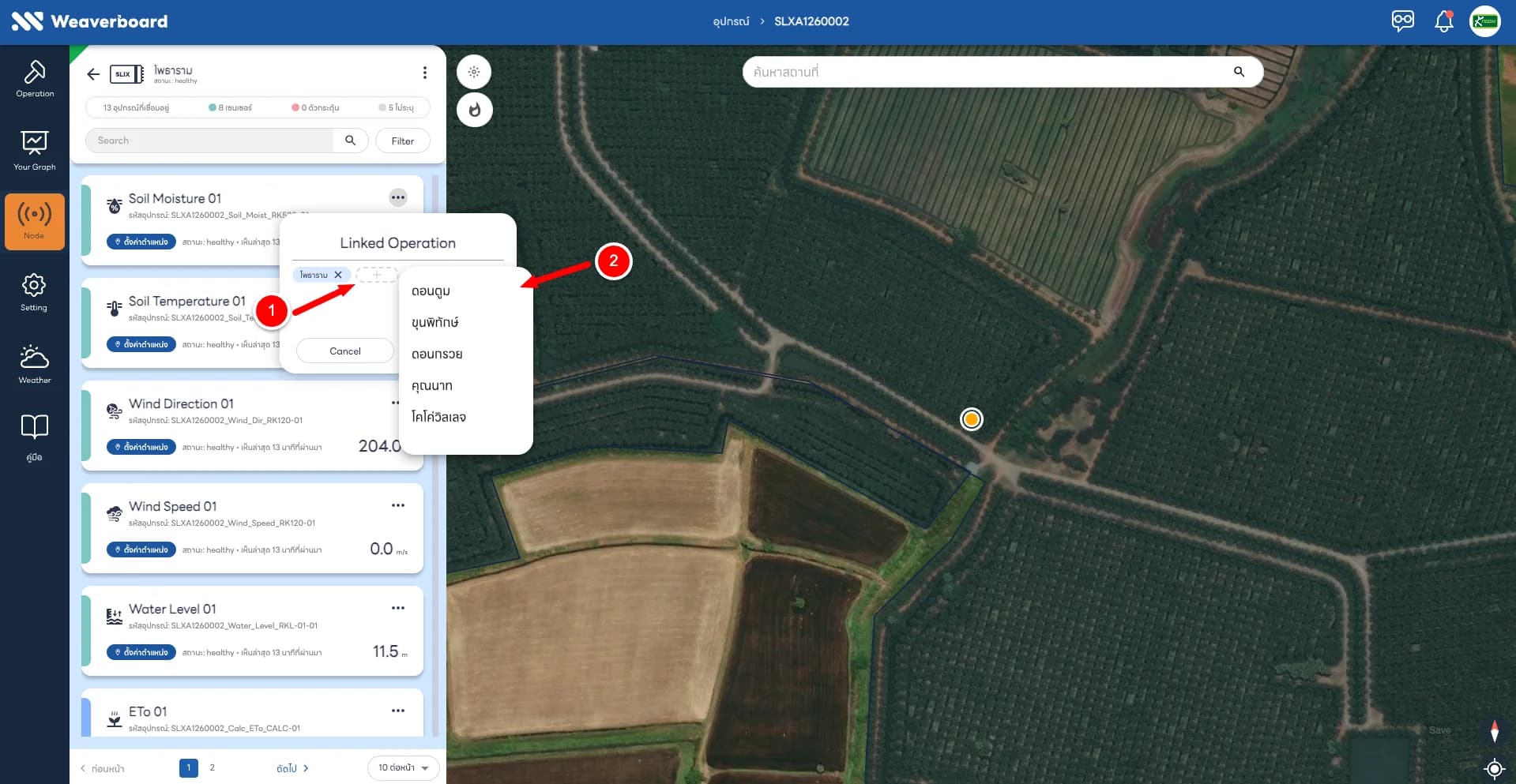

เพิ่มการเชื่อมโยงใหม่

หน้า Node Detail

คำอธิบาย

กดปุ่มเพิ่ม จากนั้นระบบจะแสดงรายการสวนหรือ Operation ทั้งหมดขององค์กร เพื่อให้เลือกปลายทางที่ต้องการเชื่อมโยงกับอุปกรณ์

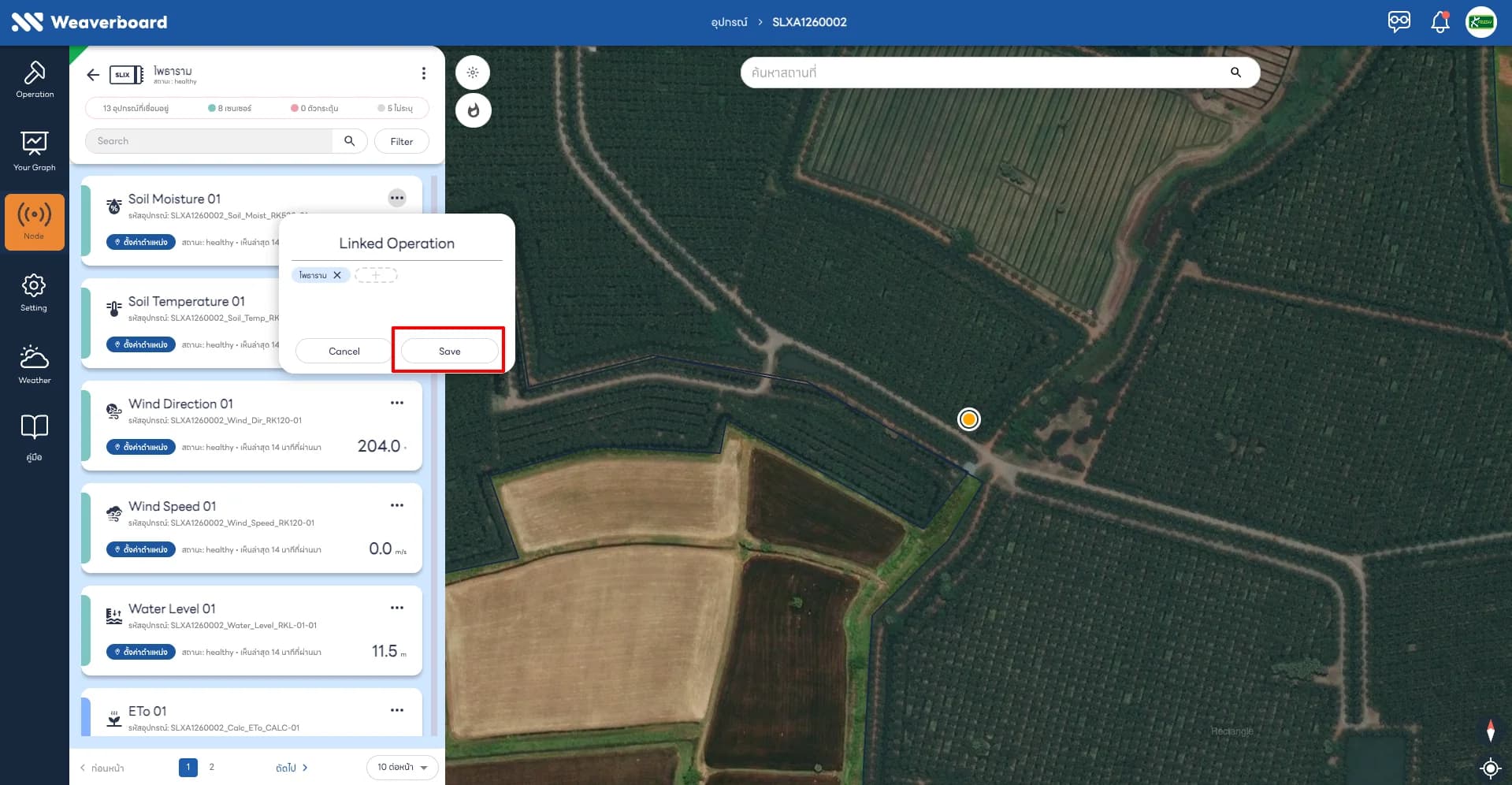

ขั้นตอน 56

เลือก Operation และบันทึกการเชื่อมโยง

หน้า Node Detail

คำอธิบาย

เลือกสวนหรือ Operation ที่ต้องการ จากนั้นกด "Save" เพื่อบันทึกการเชื่อมโยงของอุปกรณ์

ขั้นตอน 57

ยกเลิกการเชื่อมต่ออุปกรณ์จาก Node

หน้า Node Detail

คำอธิบาย

คำสั่งนี้ใช้เมื่อต้องการถอดอุปกรณ์ออกจาก Node ควรยกเลิกการเชื่อมต่อผ่านหน้าเว็บก่อน แล้วจึงถอดอุปกรณ์ออกจากกล่อง Node เพื่อให้ข้อมูลในระบบสอดคล้องกับอุปกรณ์จริง
